Schemat podłączenia sterownika ma sens tylko wtedy, gdy jest czytany razem z typem instalacji: inaczej wygląda w kotłowni, inaczej przy podłogówce, a jeszcze inaczej w układzie rekuperacji. Poniżej rozbieram temat na praktyczne elementy: jak odczytać rysunek, jak nie pomylić zacisków, które połączenia są krytyczne i gdzie najczęściej pojawiają się błędy podczas montażu.
Najważniejsze rzeczy, które trzeba sprawdzić przed podłączeniem sterownika
- Najpierw ustal model sterownika i typ instalacji, bo inne schematy obowiązują dla kotła, podłogówki, zaworu mieszającego i rekuperatora.
- Odróżnij przewody zasilające od przewodów komunikacyjnych oraz czujników, bo ich zamiana jest najczęstszym źródłem problemów.
- Sprawdź, czy urządzenie pracuje na połączeniu dwustanowym, RS, SBUS, 230 V czy 0–10 V, bo od tego zależy cała logika podłączenia.
- Po montażu zawsze testuj pracę ręczną i reakcję wszystkich wyjść, zanim zamkniesz obudowę i oddasz system do pracy.
- W instalacjach mieszanych trzymaj się schematu dla konkretnego modelu, a nie podobnego rysunku z innej serii.
Gdzie szukać właściwego schematu i dlaczego nie wolno brać pierwszego z brzegu
W praktyce największy błąd robi się jeszcze przed wzięciem śrubokręta do ręki: ktoś znajduje „jakiś” schemat TECH, który wizualnie wygląda podobnie, i zakłada, że będzie pasował. To nie działa. W tej marce są osobne rysunki dla ogrzewania podłogowego, grzejnikowego, instalacji, kotłów i rekuperatorów, a różnice dotyczą nie tylko opisów zacisków, ale też logiki komunikacji i zasilania. Ja zawsze zaczynam od dwóch pytań: co ten sterownik ma realnie obsługiwać i jakim sygnałem steruje urządzeniem wykonawczym. Inaczej podłącza się regulator pokojowy dwustanowy, inaczej panel komunikacyjny, a jeszcze inaczej moduł pracujący z czujnikami temperatury, siłownikami i pompą obiegową. Właśnie dlatego schemat nie jest ozdobą do instrukcji, tylko mapą całej instalacji.W dokumentacji producenta schematy są rozdzielone między konkretne grupy urządzeń, co w praktyce bardzo pomaga: nie mieszasz kotła z rekuperacją i nie szukasz połączeń „na oko”. To dobra wiadomość, bo skraca czas montażu, ale stawia jeden warunek: trzeba użyć właściwego rysunku, a nie tylko podobnego.
Kiedy już wiesz, którego schematu szukać, pozostaje odczytać oznaczenia bez zgadywania. I właśnie temu służy następna część.
Jak czytać schemat połączeń bez zgadywania

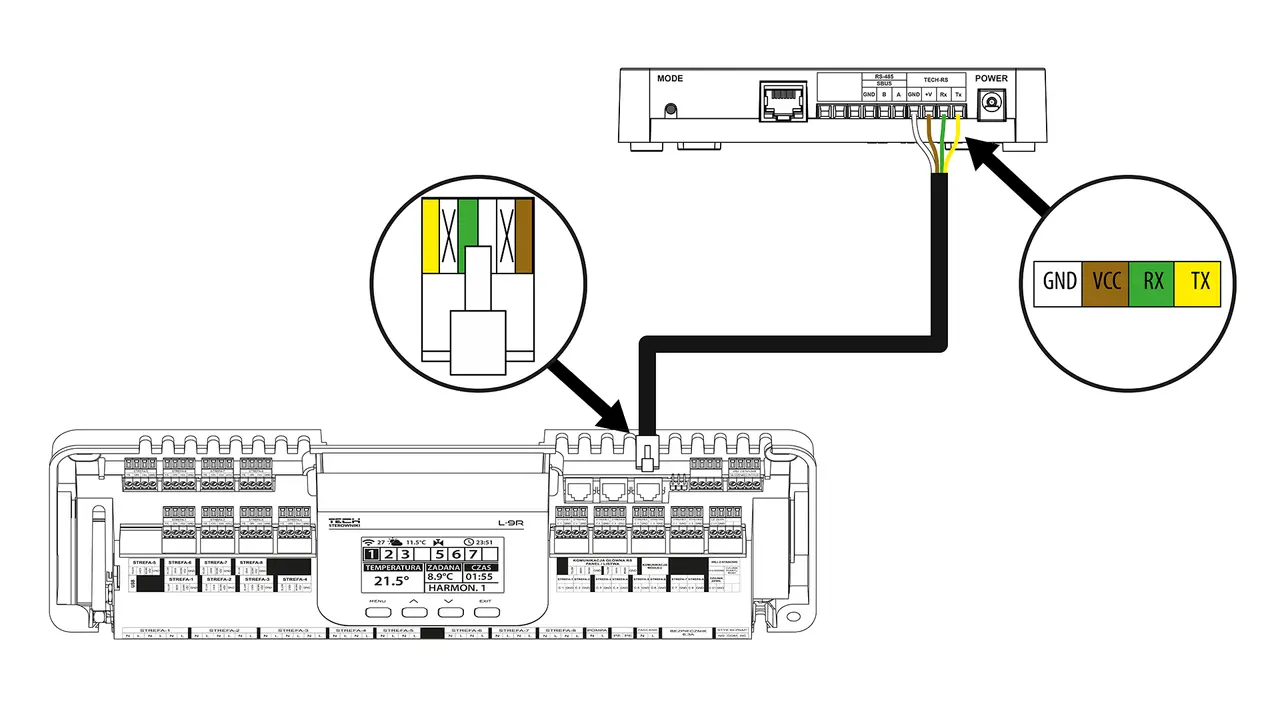

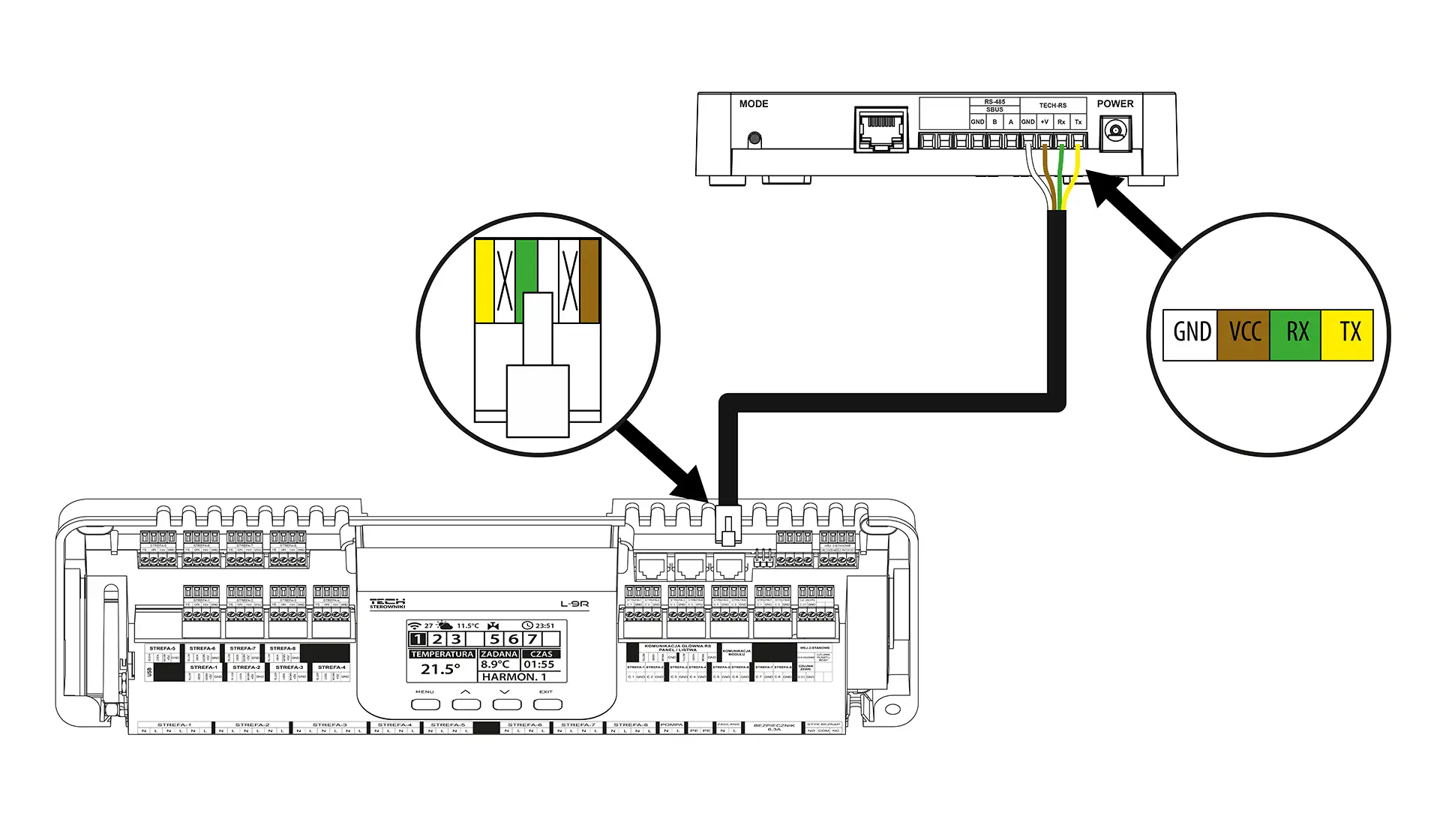

Najpierw rozpoznaj cztery rzeczy: zasilanie, komunikację, czujniki i wyjścia wykonawcze. To wystarcza, żeby zrozumieć większość rysunków. Reszta to już szczegóły konkretnego modelu. W sterownikach TECH spotyka się połączenia 2-żyłowe, 4-żyłowe, magistrale typu RS lub SBUS, wejścia dla czujników NTC oraz wyjścia 230 V do pomp, siłowników czy wentylatorów.
| Element na schemacie | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| Zasilanie 230 V | Urządzenie lub moduł potrzebuje klasycznego zasilania sieciowego. | Nie wolno mieszać tej linii z przewodami czujników ani komunikacji. |
| RS / SBUS | Przewodowa komunikacja między panelem, modułem i centralą. | Trzeba zachować zgodność z instrukcją konkretnego modelu i nie odwracać przewodów, jeśli producent tego wymaga. |
| NTC | Czujnik temperatury rezystancyjny, używany np. do podłogi, zasilania lub powrotu. | Przewód prowadzi się z dala od kabla zasilającego, żeby nie wprowadzać zakłóceń. |
| Wyjście dwustanowe | Sygnał typu włącz / wyłącz, często do kotła lub prostego regulatora pokojowego. | To nie jest sygnał „wszystko jedno gdzie podłączę”; trzeba sprawdzić, czy wejście jest beznapięciowe. |
| 0–10 V | Sygnał analogowy do płynnej regulacji, stosowany m.in. w wentylacji. | Urządzenie po drugiej stronie musi obsługiwać dokładnie taki sposób sterowania. |
Jeśli schemat pokazuje kilka grup zacisków, nie łącz ich „na logikę”, tylko według funkcji. Zasilanie idzie tam, gdzie producent przewidział zasilanie. Czujniki trafiają do wejść pomiarowych. Komunikacja wchodzi w magistralę. Wyjścia sterujące obsługują pompę, siłownik, wentylator albo zawór. Proste? Tak. Ale właśnie na tym najczęściej potykają się nawet doświadczeni montażyści, gdy pracują szybko.
W praktyce dobrze jest też robić zdjęcie schematu przed rozpoczęciem pracy i oznaczać przewody jeszcze przed podłączeniem. To mała rzecz, która oszczędza dużo czasu przy uruchomieniu. Dalej przechodzę do tego, jak te zasady wyglądają w najczęstszych układach grzewczych.
Najczęstsze schematy w ogrzewaniu
W ogrzewaniu schemat instalacji zależy głównie od źródła ciepła i sposobu dystrybucji energii. Inaczej wygląda układ z kotłem na paliwo stałe, inaczej z ogrzewaniem podłogowym, a jeszcze inaczej z instalacją mieszaną, w której pracują i grzejniki, i strefy podłogowe. TECH ma rozwiązania dla każdej z tych konfiguracji, ale nie da się ich podłączyć „jednym uniwersalnym rysunkiem”.| Układ | Co zwykle steruje | Najważniejszy punkt montażu | Typowy błąd |
|---|---|---|---|
| Kocioł z podajnikiem | Wentylator, pompa CO, pompa CWU, czasem zawór mieszający. | Poprawne przypisanie czujników temperatury i wyjść wykonawczych. | Pomylenie wejścia czujnika z wyjściem sterującym. |
| Ogrzewanie podłogowe | Siłowniki strefowe, listwa, pompa, czasem sygnał do źródła ciepła. | Zgodność termostatów, siłowników i listwy sterującej. | Brak sprawdzenia, czy siłowniki są normalnie zamknięte czy otwarte. |
| Zawór mieszający | Napęd zaworu i czujniki temperatury zasilania oraz powrotu. | Właściwe położenie czujników na instalacji. | Założenie, że sam sterownik „wie”, gdzie jest mieszacz. |
| Instalacja grzejnikowa | Regulator pokojowy, pompa lub sygnał do źródła ciepła. | Zgodność typu regulatora z wejściem sterownika. | Wpięcie regulatora dwustanowego do portu komunikacyjnego. |
Kocioł i obieg grzewczy
W układach kotłowych najczęściej pracują wyjścia na pompę CO, CWU, wentylator i element wykonawczy mieszacza. Taki schemat trzeba czytać bardzo dosłownie: jeśli instrukcja przewiduje osobne zaciski dla czujnika kotła, czujnika CWU i czujnika powrotu, to każde z nich ma własną funkcję. Nie zamieniaj ich miejscami, bo sterownik zacznie sterować na podstawie błędnych danych. W modelach z serii kotłowej, takich jak popularne konstrukcje z podajnikiem, to właśnie poprawne osadzenie czujników robi największą różnicę w stabilności pracy.
Podłogówka i strefy
Przy ogrzewaniu podłogowym logika jest inna: sterownik ma ogarnąć wiele małych obwodów, a nie jeden duży. Tu kluczowe są listwa, termostaty pokojowe i siłowniki. Jeśli w instalacji jest kilka stref, trzeba sprawdzić, które termostaty sterują którymi siłownikami i czy listwa dostaje właściwy sygnał z regulatora głównego. W mieszanych układach podłogowych bardzo często pomija się też sygnał do pompy albo do kotła, a potem instalacja działa lokalnie, ale nie uruchamia źródła ciepła wtedy, gdy powinna.
Zawór mieszający
Przy mieszaczu najważniejsze są czujniki i kierunek pracy siłownika. Jeżeli napęd zaworu obraca się w odwrotną stronę niż przewiduje schemat, układ będzie regulował „na opak”, czyli podnosił temperaturę wtedy, gdy powinien ją obniżać. To nie jest drobiazg. To problem, który potrafi rozstroić całą instalację i sprawić, że użytkownik będzie szukał winy w kotle, choć źródło kłopotu siedzi w jednym źle podłączonym przewodzie.
Przeczytaj również: Jak wyczyścić szybę kominka? Skuteczne metody bez smug!
Regulator pokojowy i źródło ciepła
W prostszych instalacjach wystarczy regulator pokojowy współpracujący z kotłem lub listwą. Tu trzeba rozstrzygnąć jedną rzecz: czy pracujesz na połączeniu dwustanowym, czy komunikacyjnym. To nie są zamienne rozwiązania. Dwustanowy regulator działa jak przełącznik, a komunikacyjny przesyła więcej danych, np. temperaturę zadaną, stan pracy albo parametry strefy. Zła decyzja na tym etapie oznacza później martwy ekran, brak reakcji albo konieczność przerabiania całego okablowania.
W ogrzewaniu najważniejsze jest więc nie „które urządzenie kupić”, ale „jakie połączenie rzeczywiście obsługuje instalacja”. To prowadzi prosto do wentylacji, gdzie podobna zasada działa jeszcze mocniej.
Co inaczej wygląda w rekuperacji i wentylacji mechanicznej
W rekuperacji schemat bywa wizualnie prostszy, ale technicznie bardziej czuły na zgodność elementów. Panel sterujący musi porozumieć się z centralą, a do tego dochodzą czujniki temperatury, wilgotności, czasem CO2 oraz sterowanie dodatkowymi funkcjami, jak nagrzewnica czy chłodnica. W rodzinie sterowników do rekuperatorów TECH spotkasz zarówno panele, jak i moduły wykonawcze, które współpracują przewodowo z jednostką centralną.
Najważniejsze jest tutaj jedno: nie każdy rekuperator przyjmuje taki sam sygnał sterujący. Jedne jednostki korzystają z przewodowej komunikacji, inne z wejść analogowych, jeszcze inne pracują z dedykowanym panelem. Jeśli urządzenie obsługuje sygnał 0–10 V, to sterownik musi podawać dokładnie taki typ sterowania. Jeśli system działa na magistrali RS, połączenie powinno być zrobione zgodnie z przewodem i topologią przewidzianą przez producenta.
W praktyce rekuperacja wymaga też większej uwagi przy czujnikach. Pomiar wilgotności, temperatury nawiewu lub wywiewu i ewentualnych alarmów ma sens tylko wtedy, gdy sondy są umieszczone w prawidłowych punktach instalacji. Źle zamontowany czujnik potrafi zafałszować pracę całego układu równie skutecznie jak błędnie podłączony przewód. Z kolei przy współpracy z dodatkowymi urządzeniami, jak gruntowy wymiennik ciepła, trzeba sprawdzić, czy logika sterowania nie wymaga osobnej konfiguracji w menu urządzenia.
Jeśli planujesz system wentylacji w domu z ogrzewaniem podłogowym, dobrze jest od razu przewidzieć, które elementy mają działać wspólnie, a które niezależnie. Wtedy unikniesz sytuacji, w której sterownik rekuperacji i sterownik ogrzewania „widzą się” tylko częściowo, a użytkownik nie rozumie, dlaczego jeden układ reaguje, a drugi nie.
Montaż, test i pierwsze uruchomienie bez nerwów
Sam montaż warto prowadzić w tej kolejności:
- Odłącz zasilanie i upewnij się, że wszystkie obwody są bezpieczne do pracy.
- Sprawdź numer modelu i wersję instrukcji, bo różnice między seriami bywają istotne.
- Oznacz przewody jeszcze przed wpięciem ich do zacisków.
- Rozdziel trasy przewodów niskonapięciowych i zasilających.
- Podłącz czujniki, komunikację i wyjścia wykonawcze zgodnie z funkcją, nie tylko z kolorem przewodu.
- Uruchom test ręczny i sprawdź każde wyjście osobno.
- Na końcu ustaw parametry pracy, harmonogramy i strefy, jeśli system je obsługuje.
Przy uruchomieniu nie przyspieszam. Najwięcej błędów wychodzi wtedy, gdy ktoś zakłada, że skoro wszystko „wygląda dobrze”, to musi działać. Tymczasem sterownik może mieć zły typ wejścia, źle ustawiony czujnik, odwrócony kierunek pracy siłownika albo nieaktywny program strefy. Dopiero test ręczny pokazuje prawdę.
Dobrym nawykiem jest też sprawdzenie, czy po wyłączeniu i ponownym włączeniu zasilania system wraca do poprawnych ustawień. To szczególnie ważne przy rozbudowanych instalacjach z panelem pokojowym, modułem głównym i dodatkowymi rozszerzeniami. Jeśli coś po restarcie znika, problem zwykle leży nie w samym sprzęcie, tylko w konfiguracji lub adresacji urządzeń.
Po tym etapie najczęściej zostają już tylko błędy montażowe, a te da się przewidzieć. I właśnie o nich warto powiedzieć wprost.
Błędy, które najczęściej psują taki montaż
W praktyce największe problemy powtarzają się zaskakująco regularnie. Poniżej zebrałem te, które widzę najczęściej przy sterownikach TECH i instalacjach HVAC.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Mieszanie przewodów 230 V z czujnikowymi | Zakłócenia, błędne odczyty albo uszkodzenie wejścia. | Prowadź je osobnymi trasami i zachowaj odstęp. |
| Dobór „podobnego” schematu z innego modelu | Nieprawidłowa praca lub brak reakcji urządzeń. | Sprawdzaj instrukcję dla dokładnego modelu i wersji. |
| Zły typ regulatora pokojowego | Sterownik nie rozpoznaje sygnału albo działa tylko częściowo. | Ustal, czy układ wymaga sygnału dwustanowego, czy komunikacyjnego. |
| Brak testu ręcznego | Błąd wychodzi dopiero po zamknięciu obudowy i uruchomieniu systemu. | Sprawdzaj każde wyjście osobno jeszcze przed końcowym montażem. |
| Źle ustawiony kierunek siłownika zaworu | Instalacja reguluje temperaturę odwrotnie do założenia. | Po montażu sprawdź kierunek pracy i reakcję na zmianę nastawy. |
| Pomijanie czujnika lub jego złe miejsce montażu | Sterownik podejmuje decyzje na podstawie fałszywych danych. | Zamontuj sondę tam, gdzie przewidział producent, a nie tam, gdzie „wygodniej”. |
Jeżeli po uruchomieniu instalacja reaguje niestabilnie, zwykle nie szukałbym od razu winy w elektronice. Najpierw sprawdzam okablowanie, typ wejścia, czujniki i konfigurację stref. W większości przypadków problem da się znaleźć właśnie tam.
Na koniec zostaje pytanie najpraktyczniejsze: jak dobrać sterownik i schemat tak, żeby instalacja była sensowna nie tylko dziś, ale też przy ewentualnej rozbudowie?
Co sprawdzić przed wyborem konkretnego modelu, żeby instalacja nie wymagała przeróbek
Jeśli dobierasz sterownik do nowej instalacji albo modernizacji, patrzę przede wszystkim na pięć rzeczy: liczbę obwodów, typ źródła ciepła, rodzaj komunikacji, możliwość pracy ze strefami i to, czy system ma się łączyć z wentylacją albo automatyką budynkową. To ważniejsze niż sam wygląd panelu czy liczba ikon na ekranie.
- Sprawdź, ile stref realnie ma obsłużyć system dziś i ile może mieć za rok lub dwa.
- Ustal, czy potrzebujesz tylko prostego on/off, czy pełnej komunikacji z panelu do modułu.
- Zweryfikuj, czy źródło ciepła współpracuje z pompą, zaworem mieszającym, rekuperacją lub dodatkowymi czujnikami.
- Przemyśl, czy instalacja ma działać lokalnie, czy też z podglądem zdalnym i integracją z aplikacją.
- Nie kupuj urządzenia „na zapas” bez sprawdzenia kompatybilności z resztą systemu.
W praktyce najlepszy układ to taki, który nie wymaga kombinowania przy uruchomieniu i daje jasny schemat połączeń dla każdego elementu. Jeśli masz konkretny model sterownika, najkrótsza droga do poprawnego montażu prowadzi przez instrukcję tego właśnie urządzenia i przez schemat przypisany do danej instalacji, a nie przez ogólny rysunek znaleziony obok. Przy automatyce grzewczej i wentylacyjnej oszczędność kilku minut na etapie montażu często kończy się godzinami szukania błędu później.
