Montaż naczynia wzbiorczego decyduje o tym, czy instalacja centralnego ogrzewania będzie trzymała stabilne ciśnienie, czy zacznie co chwilę wymagać dopuszczania wody. W praktyce pytanie, jak podłączyć zbiornik wyrównawczy CO, sprowadza się do trzech rzeczy: rozpoznania typu układu, wyboru właściwego miejsca wpięcia i ustawienia ciśnienia wstępnego. Jeśli te trzy elementy są zrobione dobrze, reszta zwykle układa się dużo łatwiej.
Najpierw ustal typ instalacji i miejsce pracy naczynia
- W układzie otwartym zbiornik pracuje z rurą wzbiorczą, bezpieczeństwa, przelewową i odpowietrzającą.
- W układzie zamkniętym standardem jest naczynie przeponowe oraz zawór bezpieczeństwa.
- Najlepszy punkt podłączenia to zwykle główny powrót blisko źródła ciepła.
- Ciśnienie wstępne ustawia się przed napełnieniem i po odłączeniu naczynia od instalacji.
- Na odcinku między kotłem a naczyniem nie wolno zostawiać przypadkowej armatury odcinającej.
Najpierw ustal, czy masz układ otwarty czy zamknięty

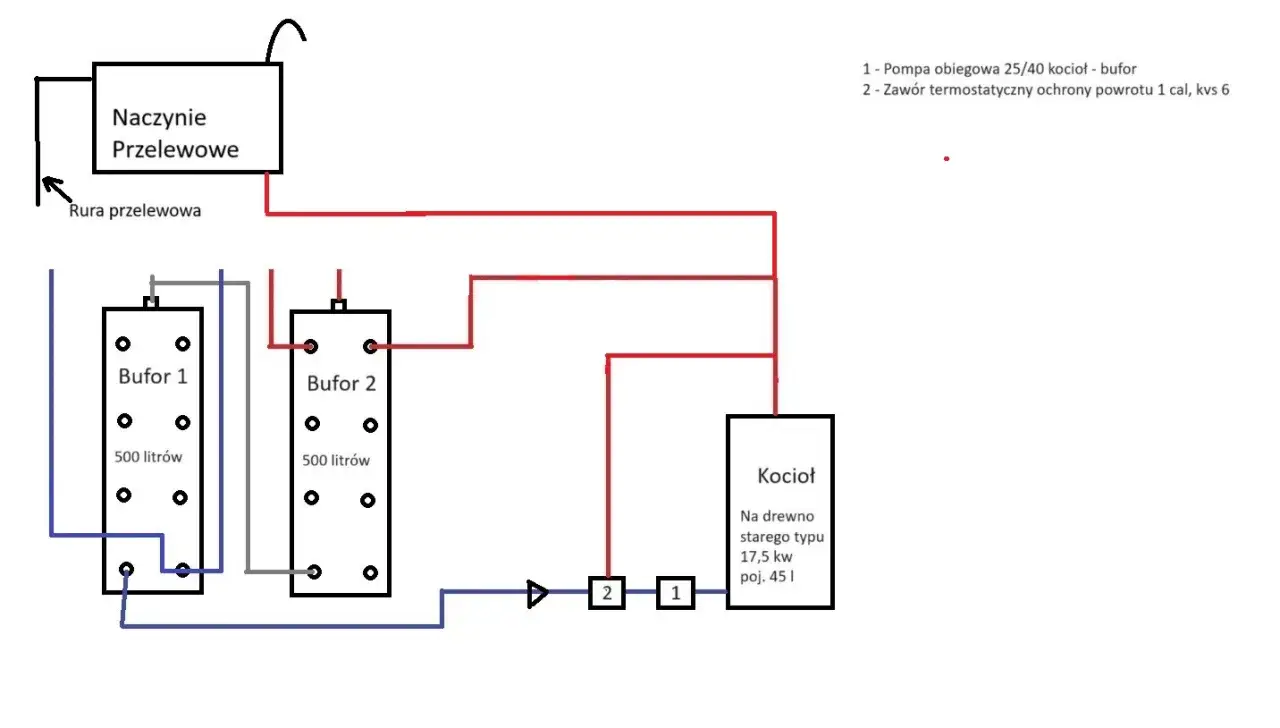

To nie jest drobiazg techniczny, tylko punkt wyjścia. W instalacji otwartej pracuje klasyczne naczynie wzbiorcze połączone z kotłem rurą wzbiorczą, bezpieczeństwa, przelewową i odpowietrzającą. W instalacji zamkniętej montuje się naczynie przeponowe, które współpracuje z zaworem bezpieczeństwa i przejmuje wzrost objętości wody przy grzaniu.
Ja zawsze zaczynam od tej decyzji, bo od niej zależy nie tylko sposób podłączenia, ale też to, czy w ogóle wolno dany kocioł tak eksploatować. Przy części źródeł stałopalnych nadal stosuje się układ otwarty, a w większości współczesnych kotłów gazowych, pomp ciepła i układów z buforem dominuje zamknięty obieg z naczyniem przeponowym.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Element zabezpieczający | Otwarte naczynie wzbiorcze | Naczynie przeponowe i zawór bezpieczeństwa |
| Typowe połączenia | Rura wzbiorcza, bezpieczeństwa, przelewowa i odpowietrzająca | Krótkie przyłącze do naczynia, zwykle na powrocie |
| Zawory odcinające | Nie montuje się ich na rurach bezpieczeństwa i wzbiorczych | Nie wolno odcinać naczynia od kotła przypadkowym zaworem; ewentualna armatura serwisowa musi być zgodna z instrukcją |
| Typowe zastosowanie | Starsze instalacje i część układów z kotłem stałopalnym | Większość współczesnych instalacji grzewczych |
| Orientacyjna pojemność | Około 4-8% całego zładu wody | Dobór zależy od wysokości instalacji, temperatury i ciśnienia roboczego |
Jeśli masz już rozpoznany typ układu, przechodzę do miejsca montażu. To właśnie ono najczęściej decyduje o tym, czy naczynie będzie działało spokojnie, czy zacznie pracować w zbyt wysokiej temperaturze.
Gdzie wpiąć naczynie, żeby instalacja pracowała stabilnie
Najbezpieczniejszy punkt to zwykle główny powrót przy źródle ciepła. Chłodniejsza woda mniej obciąża membranę, a krótki odcinek przyłączeniowy zmniejsza ryzyko błędów ciśnieniowych. W praktyce unikam wpinania naczynia w przypadkowe odgałęzienia, długie pętle i miejsca, gdzie temperatura jest wyraźnie wyższa niż na powrocie.

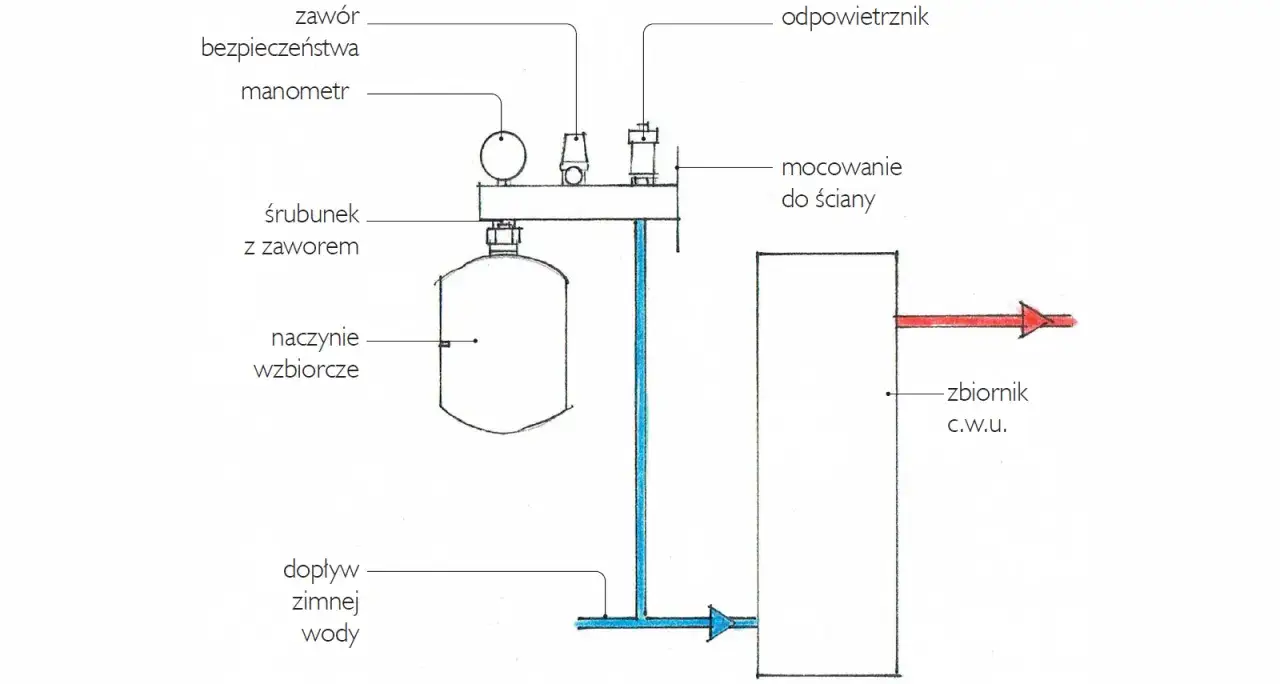

W instalacji zamkniętej warto też pamiętać o zaworze bezpieczeństwa. Powinien znaleźć się możliwie blisko kotła, bez zaworów odcinających pomiędzy. Z kolei przewód wyrzutowy prowadzę tak, żeby był skierowany w dół, otwarty i możliwy do kontroli. To drobiazg, który później oszczędza zalania i niepotrzebnych awarii w kotłowni.
| Element | Jak go umieścić | Dlaczego to ważne |
|---|---|---|
| Naczynie przeponowe | Na głównym powrocie, blisko źródła ciepła | Niższa temperatura i stabilniejsza praca przepony |
| Przyłącze do naczynia | Jak najkrótsze, bez zbędnych kolanek | Mniej strat ciśnienia i mniej problemów przy uruchomieniu |
| Zawór bezpieczeństwa | Jak najbliżej kotła, bez zaworu odcinającego po drodze | Ma zadziałać natychmiast, gdy ciśnienie wzrośnie zbyt mocno |
| Przewód wyrzutowy | W dół, w sposób otwarty i możliwy do oględzin | Chroni przed poparzeniem i ułatwia wykrycie zrzutu wody |
Jeżeli punkt montażu wypada w miejscu, gdzie temperatura mogłaby podnieść się za wysoko, lepiej skorygować układ teraz niż później wymieniać przeponę. To prowadzi prosto do samego montażu, czyli tego, co w praktyce trzeba zrobić po kolei.
Montaż krok po kroku bez typowych błędów
Jeśli pytasz mnie o praktykę, to ja montaż dzielę na kilka prostych etapów. Najpierw wyłączam źródło ciepła, pozwalam instalacji wystygnąć i zrzucam ciśnienie. Dopiero potem sprawdzam samo naczynie, bo ciśnienie wstępne odczytasz poprawnie tylko wtedy, gdy jest odłączone i opróżnione.
- Sprawdź instrukcję kotła i samego naczynia. To ważne zwłaszcza przy kotłach stałopalnych, pompach ciepła i zestawach z dodatkowymi grupami bezpieczeństwa.
- Zamocuj naczynie albo grupę przyłączeniową zgodnie z przewidzianą orientacją. Jeśli producent wymaga montażu pionowego, nie obracam elementu tylko po to, żeby łatwiej go przykręcić.
- Podłącz naczynie możliwie najkrótszym odcinkiem. Im mniej niepotrzebnych przejść, tym mniejsze ryzyko błędów przy pracy instalacji.

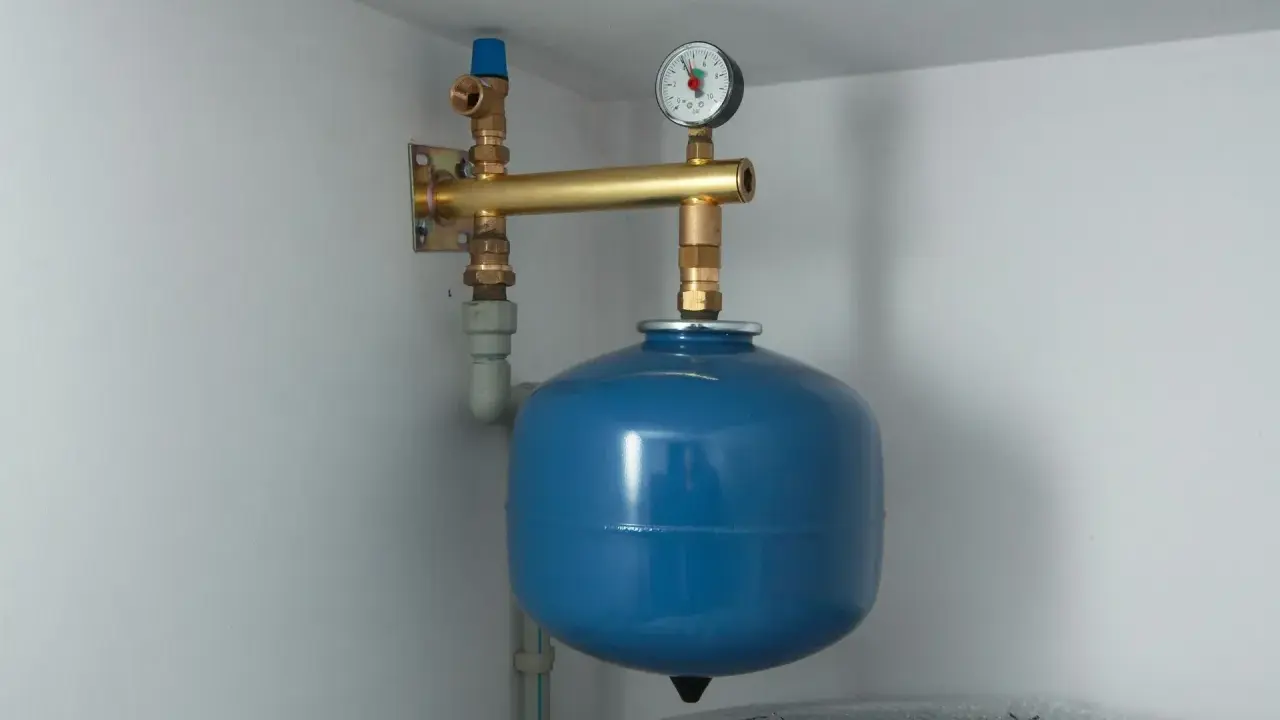

- Jeśli stosujesz zespół serwisowy, wybierz model z manometrem i możliwością odcięcia oraz spustu. Takie rozwiązanie ułatwia późniejszą kontrolę bez opróżniania całej instalacji.
- Napełnij układ, odpowietrz go i obserwuj manometr podczas pierwszych cykli grzania. Tu wychodzi na jaw, czy naczynie działa tak, jak powinno.
W praktyce właśnie ten ostatni etap bywa pomijany, a potem instalacja zaczyna „pływać” ciśnieniem. Jeśli chcesz uniknąć poprawiania roboty, poświęć chwilę na kontrolę po pierwszym nagrzaniu, a nie dopiero wtedy, gdy zacznie kapać zawór bezpieczeństwa.
Jak ustawić ciśnienie i dobrać pojemność naczynia
Tu najłatwiej o skróty myślowe, a potem o kłopoty. W typowej domowej instalacji zamkniętej ciśnienie robocze zimnego układu często wynosi około 1,5 bar, a ciśnienie wstępne naczynia ustawia się mniej więcej 0,3 bar niżej, czyli na poziomie 1,2 bar. To wartość orientacyjna, ale dobra jako punkt startowy przy małych układach jednorodzinnych.
W bardziej precyzyjnym doborze patrzę na wysokość instalacji i słup wody. Ciśnienie wstępne ma dać niewielki zapas, a nie dusić przepony. Zbyt niskie powoduje niepotrzebne wchodzenie wody do naczynia, a zbyt wysokie sprawia, że naczynie nie reaguje na wzrost objętości tak, jak powinno.
| Co ustawiam | Typowa wartość | Na co zwracam uwagę |
|---|---|---|
| Ciśnienie wstępne naczynia | Około 1,2 bar przy instalacji roboczej 1,5 bar | Mierzę je przy odłączonym i opróżnionym naczyniu |
| Ciśnienie napełnienia zimnej instalacji | Około 0,2 bar wyżej niż ciśnienie wstępne | Chcę, żeby do naczynia weszła mała rezerwa wody już na zimno |
| Pojemność otwartego naczynia | 4-8% całego zładu wody | Przy 200 l medium daje to zwykle 8-16 l |
| Minimalne ciśnienie napełniania | Zwykle nie mniej niż 1 bar | Niższa wartość bywa problematyczna w małych domowych układach |
W układach otwartych myślę inaczej: pojemność naczynia zwykle przyjmuje się na poziomie 4-8% całego zładu wody. Dla instalacji z 200 litrów medium daje to 8-16 litrów. To prosta reguła, ale nadal trzeba ją odnieść do mocy źródła ciepła i konkretnego schematu instalacji.
Najczęstsze błędy, które szybko wychodzą w eksploatacji
Większość awarii po montażu ma bardzo przyziemne źródło. Najczęściej problemem nie jest samo naczynie, tylko sposób jego podłączenia, zły odczyt ciśnienia wstępnego albo brak regularnej kontroli po sezonie grzewczym.
- Wpięcie naczynia na zasilaniu zamiast na powrocie. Wtedy przepona pracuje w wyższej temperaturze i szybciej się zużywa.
- Założenie zwykłego zaworu odcinającego między kotłem a naczyniem. To bardzo zły pomysł, bo odcina element, który ma chronić instalację.
- Dobór zbyt małej pojemności. Objawia się skokami ciśnienia i zrzutami na zaworze bezpieczeństwa.
- Ustawienie ciśnienia wstępnego bez odłączenia i opróżnienia naczynia. Wynik jest wtedy fałszywy.
- Brak corocznej kontroli ciśnienia wstępnego. W praktyce po jednym lub dwóch sezonach naczynie potrafi wymagać korekty.
- Traktowanie układu otwartego i zamkniętego tak, jakby działały identycznie. To dwa różne układy, z innymi zasadami bezpieczeństwa.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Ciśnienie rośnie po rozgrzaniu | Za małe naczynie lub zbyt niskie ciśnienie wstępne | Pojemność naczynia, ciśnienie wstępne, miejsce wpięcia |
| Zawór bezpieczeństwa zrzuca wodę | Za wysokie ciśnienie napełnienia albo uszkodzona przepona | Naczynie, ciśnienie instalacji, stan zaworu |
| Instalacja się zapowietrza | Złe miejsce podłączenia albo podciśnienie w obiegu | Punkt wpięcia, odpowietrzenie, poziom ciśnienia |
| Ciśnienie spada z dnia na dzień | Nieszczelność albo problem z wentylem naczynia | Połączenia, armaturę serwisową i samą membranę |
Jeżeli po nagrzaniu instalacji ciśnienie skacze albo zawór bezpieczeństwa zaczyna puszczać wodę, nie dopuszczam jej w ciemno. Najpierw sprawdzam naczynie, potem miejsce montażu i dopiero na końcu resztę obiegu. Taki porządek oszczędza czasu, bo nie ściga się objawu zamiast przyczyny.
Co sprawdzić po pierwszym grzaniu, żeby nie wracać do poprawki
Po uruchomieniu zostawiam instalację na dwa-trzy cykle grzania i kontroluję, czy ciśnienie nie ucieka, a odpowietrzenie działa spokojnie. W praktyce interesują mnie cztery rzeczy.
- Ciśnienie na zimno i na gorąco jest stabilne.
- Zawór bezpieczeństwa nie zrzuca wody bez powodu.
- W grzejnikach nie zbiera się powietrze zaraz po nagrzaniu.
- Po sezonie da się sprawdzić ciśnienie wstępne bez demontażu połowy kotłowni.
Jeśli mam wskazać jedną rzecz, która daje najwięcej spokoju na lata, to jest nią zgodność z instrukcją konkretnego kotła i regularny przegląd naczynia raz w roku. Właśnie tak podłączone naczynie wzbiorcze przestaje być elementem, o którym pamięta się dopiero przy awarii, a staje się po prostu cichą częścią dobrze zrobionej instalacji.
