Schemat instalacji sanitarnej - Jak czytać projekt i unikać błędów?

Dobry schemat instalacji sanitarnej w domu jednorodzinnym porządkuje wodę, ścieki, ogrzewanie i wentylację tak, żeby budynek działał wygodnie na co dzień, bez późniejszych przeróbek w ścianach i posadzkach. W praktyce chodzi nie tylko o rysunek rur, ale o układ punktów poboru, pionów, podejść, źródła ciepła i sposobu wymiany powietrza. Poniżej pokazuję, jak czytać taki projekt, co musi się w nim znaleźć i gdzie najłatwiej popełnić kosztowny błąd.

Co obejmuje typowy projekt instalacji sanitarnej

W domu jednorodzinnym instalacja sanitarna to nie jeden układ, tylko kilka współpracujących ze sobą systemów. Zwykle wchodzą w to: woda zimna, ciepła woda użytkowa, cyrkulacja, kanalizacja sanitarna, centralne ogrzewanie, a w wielu domach także wentylacja mechaniczna albo grawitacyjna. Jeśli budynek ma kocioł gazowy lub inne źródło wymagające dodatkowej infrastruktury, dochodzą też elementy związane z kotłownią, odprowadzeniem spalin i bezpieczeństwem eksploatacji.

Z mojego doświadczenia najwięcej problemów zaczyna się wtedy, gdy ktoś patrzy na łazienkę, kuchnię i kotłownię osobno. Dobry projekt rozpatruje całość naraz, bo zmiana miejsca umywalki potrafi pociągnąć za sobą korektę podejść kanalizacyjnych, długości cyrkulacji c.w.u. i miejsca dla rozdzielaczy ogrzewania. Im wcześniej to wyjdzie, tym taniej.

• Woda zimna zasila baterie, spłuczki, pralkę, zmywarkę i punkty techniczne.
• Ciepła woda użytkowa trafia do przyborów sanitarnych z zasobnika, podgrzewacza albo innego źródła ciepła.
• Kanalizacja sanitarna odprowadza ścieki z przyborów do przyłącza, zbiornika albo oczyszczalni.
• Ogrzewanie może pracować na podłogówce, grzejnikach lub układzie mieszanym.
• Wentylacja odpowiada za wymianę powietrza i komfort wilgotnościowy w pomieszczeniach.

Właśnie z tego powodu schemat trzeba czytać jako jeden układ, a nie zbiór niezależnych branż. To prowadzi do rysunku i oznaczeń, bez których nawet dobry projekt bywa mylący.

Jak czytać rzut instalacji bez zgadywania przebiegu rur

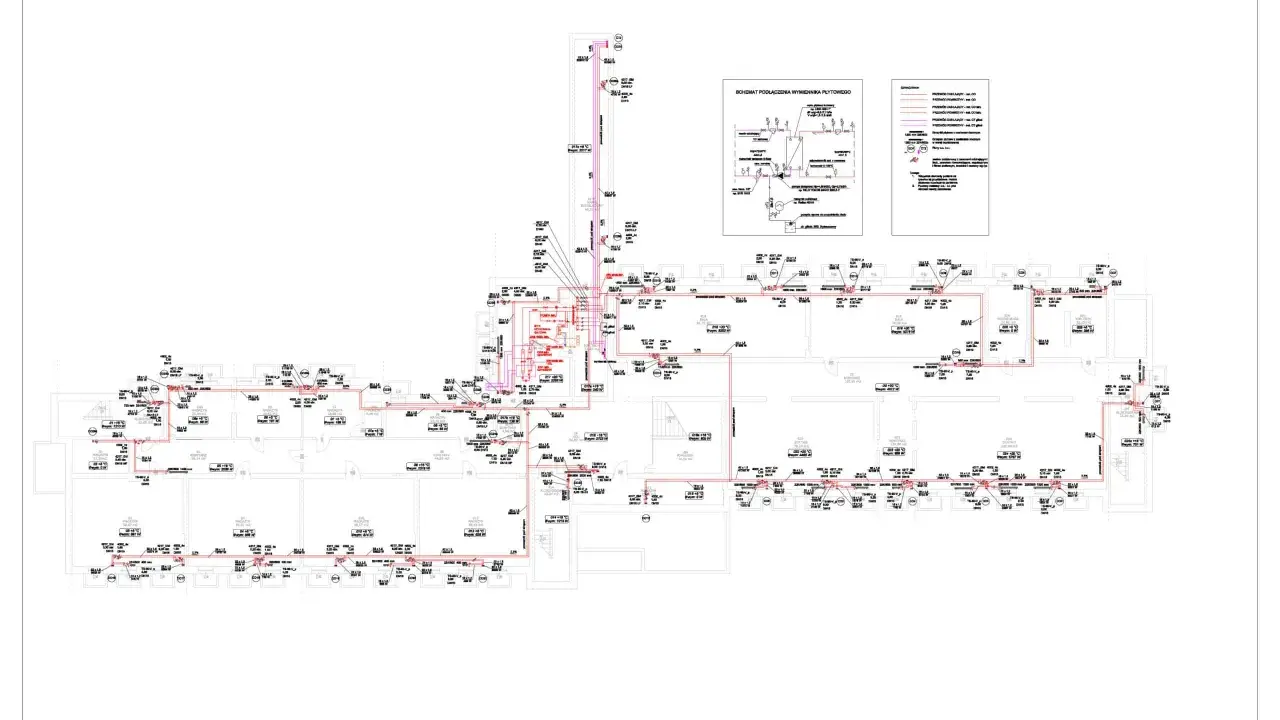

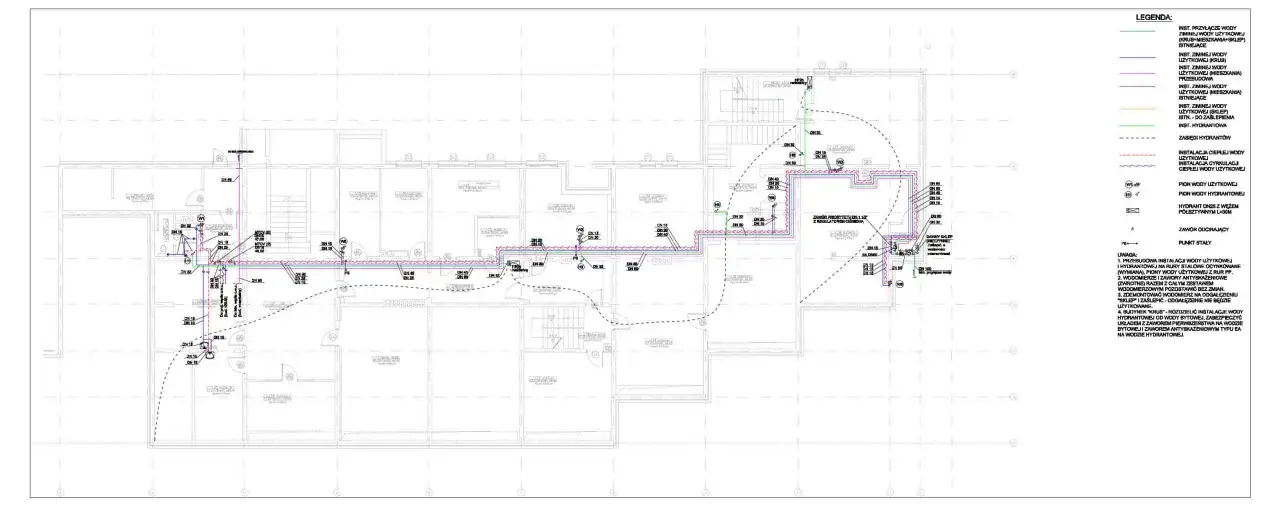

Na rysunku nie szukam ładnej kreski, tylko informacji: gdzie biegną przewody poziome, które odcinki są ukryte w posadzce, gdzie wypada pion, a gdzie rozdzielacz. Rzut pokazuje układ na jednej kondygnacji, a aksonometria, czyli trójwymiarowy schemat instalacji, pozwala zrozumieć, jak rury łączą się między piętrami, kotłownią i strefami mokrymi.

Najważniejsze jest to, żeby odczytywać projekt razem z legendą i opisem technicznym. Sam rysunek bez opisu bywa niepełny, bo ten sam symbol może oznaczać różne rozwiązania zależnie od branży. Ja zawsze sprawdzam trzy rzeczy: przebieg przewodów, punkty przyłączenia do urządzeń i miejsca, w których instalacja przechodzi przez ściany lub stropy.

Na co patrzeć w pierwszej kolejności

• gdzie znajdują się piony kanalizacyjne i wodne,
• czy strefy mokre są skupione, czy rozrzucone po całym domu,
• czy do urządzeń da się dojść serwisowo po zamknięciu ścian,
• czy przewody nie kolidują z belkami, kominami, schodami i izolacją,
• czy w projekcie opisano średnice, spadki i izolacje.

Jeśli w rysunku czegoś nie da się odczytać bez domysłów, to nie jest jeszcze dobry moment na wykonawstwo. Po zrozumieniu układu łatwiej ocenić, czy sama instalacja wody i ciepłej wody użytkowej została rozrysowana sensownie.

Układ wody zimnej, ciepłej i cyrkulacji w praktyce

W tym obszarze najbardziej liczy się logika prowadzenia przewodów. Woda zimna powinna docierać do wszystkich punktów poboru możliwie prostą drogą, a ciepła woda użytkowa nie może generować zbyt dużych opóźnień ani strat energii. Jeśli dom jest większy, cyrkulacja c.w.u. ma duży sens, bo skraca czas oczekiwania na ciepłą wodę, ale wymaga dobrego ocieplenia rur i poprawnego zrównoważenia układu.

Rozdzielaczowy czy trójnikowy układ

Rozwiązanie	Zalety	Ograniczenia	Kiedy ma sens
Układ rozdzielaczowy	Krótkie, osobne podejścia do odbiorników, łatwiejsze balansowanie instalacji	Więcej rur i zwykle więcej miejsca na rozdzielacz	Gdy zależy Ci na czytelności, serwisie i równych parametrach na wielu punktach
Układ trójnikowy	Prostszy i często tańszy w wykonaniu	Trudniej utrzymać równomierny przepływ, większe ryzyko dłuższych odcinków	W mniejszych domach i tam, gdzie układ pomieszczeń jest zwarty
Układ mieszany	Łączy zalety obu podejść	Wymaga dobrego projektu, bo łatwo przesadzić z komplikacją	Gdy część domu ma być wykonana bardzo kompaktowo, a część bardziej elastycznie

W praktyce najbardziej cenię układ, w którym kotłownia, łazienki i kuchnia nie są od siebie oderwane. Krótsza trasa oznacza mniej strat ciepła, mniej problemów z odpowietrzeniem i mniejsze ryzyko, że po latach trzeba będzie polować na nieszczelność ukrytą w podłodze. Jeśli źródłem ciepła jest pompa ciepła, zasobnik i rozdzielacze warto zaplanować od początku, bo później bardzo trudno znaleźć dla nich miejsce bez kompromisów.

Gdy ten obszar jest domknięty, naturalnie pojawia się kolejny temat: kanalizacja, bo to właśnie ona najczęściej zdradza błędy projektu już przy pierwszym uruchomieniu.

Kanalizacja sanitarna i odpowietrzenie bez przykrych niespodzianek

Tu nie ma miejsca na improwizację. Kanalizacja ma działać grawitacyjnie, więc liczy się spadek przewodów, średnica rur, liczba załamań i prawidłowe odpowietrzenie. Pion kanalizacyjny to pionowy przewód, który zbiera ścieki z kondygnacji, a jednocześnie pomaga wyrównać ciśnienie w instalacji. Bez niego lub przy źle zaprojektowanym odpowietrzeniu pojawiają się bulgotanie, wysysanie wody z syfonów i zapachy.

W poziomach kanalizacyjnych spadek musi być na tyle duży, by ścieki nie zalegały, ale nie tak duży, żeby woda uciekała szybciej niż część stała. W praktyce przy krótkich odcinkach mówimy zwykle o kilku procentach spadku, zawsze jednak zgodnie z projektem i średnicą przewodu. Zbyt mały spadek kończy się osadem, a zbyt duży potrafi narobić równie dużo szkody.

Najczęstsze błędy, które widzę na budowach

• za długie podejścia do przyborów bez sensownego skrócenia trasy,
• brak rewizji, czyli otworów kontrolnych ułatwiających czyszczenie instalacji,
• zawężanie średnic bez uzasadnienia projektowego,
• łączenie zbyt wielu urządzeń do jednego odcinka bez sprawdzenia obciążeń,
• prowadzenie przewodów tak, że po izolacji posadzki tracą wymagany spadek,
• zapomnienie o odpowietrzeniu przy dłuższych pionach i gałęziach.

Warto też pamiętać o syfonach, czyli zamknięciach wodnych chroniących wnętrze domu przed zapachami z kanalizacji. Sam syfon nie rozwiąże jednak problemu źle poprowadzonej instalacji, jeśli w projekcie brakuje logiki przepływu. I właśnie dlatego kanalizację trzeba oglądać razem z ogrzewaniem oraz wentylacją, bo te branże wzajemnie na siebie wpływają.

Ogrzewanie i wentylacja w jednym projekcie

W nowoczesnym domu jednorodzinnym ogrzewanie i wentylacja nie są dodatkiem do wod-kan, tylko pełnoprawną częścią całego układu. W praktyce najczęściej spotykam dwa podejścia do wentylacji: grawitacyjne i mechaniczne z odzyskiem ciepła. Różnią się nie tylko kosztem, ale też zachowaniem budynku w sezonie grzewczym, poziomem komfortu i wymaganiami montażowymi.

Przeczytaj również: Podłogówka wodna czy elektryczna? Wybierz mądrze!

Wentylacja grawitacyjna czy mechaniczna

System	Zalety	Ograniczenia	Kiedy ma sens
Grawitacyjna	Prosta, bez zasilania elektrycznego, tania w budowie	Silnie zależy od pogody, szczelności budynku i różnicy temperatur	W prostszych domach i tam, gdzie inwestor akceptuje mniejszą kontrolę nad przepływem powietrza
Mechaniczna z odzyskiem ciepła	Stała wymiana powietrza, niższe straty ciepła, lepsza kontrola komfortu	Wymaga projektu, montażu kanałów, miejsca na centralę i regularnej obsługi	W domach szczelnych, energooszczędnych i tam, gdzie liczy się przewidywalna praca instalacji

Nie traktuję rekuperacji jako obowiązkowego dodatku do każdego domu, bo to zależy od projektu, standardu energetycznego i oczekiwanego komfortu. W wielu nowych budynkach ma ona jednak praktyczny sens, bo lepiej trzyma parametry niż wentylacja zależna od pogody. Z kolei przy ogrzewaniu najważniejsze jest dopasowanie źródła ciepła do sposobu oddawania energii: podłogówka lubi niską temperaturę zasilania, grzejniki wymagają innego podejścia, a układ mieszany trzeba dobrze zbalansować.

Jeśli ogrzewanie, ciepła woda i wentylacja są zaprojektowane razem, całość działa spokojniej i taniej w eksploatacji. Następny krok to sprawdzenie, czy dokumentacja naprawdę zawiera wszystko, czego będzie potrzebowała ekipa na budowie.

Jakie dane powinny znaleźć się w projekcie przed startem robót

Dobry projekt nie kończy się na ogólnym szkicu. Powinien podawać średnice rur, miejsca przejść przez przegrody, izolacje, lokalizację armatury odcinającej, przebieg pionów, spadki kanalizacji i sposób podłączenia źródła ciepła. Bez tego wykonawca zaczyna zgadywać, a zgadywanie przy instalacjach ukrytych w ścianie jest po prostu złą praktyką.

Element dokumentacji	Po co jest potrzebny	Co sprawdzam najpierw
Rzuty kondygnacji	Pokazują przebieg przewodów i lokalizację urządzeń	Czy strefy mokre są logicznie skupione
Aksonometria	Pomaga zrozumieć przestrzenny układ instalacji	Czy piony i poziomy tworzą spójny system
Opisy średnic i spadków	Ułatwiają poprawne wykonanie i odbiór	Czy nie ma miejsc, w których brakuje danych do montażu
Zestawienie armatury i urządzeń	Porządkuje zakupy i serwis	Czy zawory, filtry i rozdzielacze są dostępne po zabudowie
Wytyczne montażowe i odbiorowe	Ustala sposób próby szczelności i odbioru	Czy wiadomo, kiedy i jak instalacja ma być sprawdzona

Z mojego punktu widzenia właśnie ta sekcja dokumentacji najczęściej odróżnia projekt użyteczny od projektu „na papierze”. Jeśli brakuje informacji o izolacji, rewizjach albo przejściach przez stropy, problem wraca później w postaci przeróbek i opóźnień. Dlatego przed wejściem ekipy warto zrobić ostatni przegląd całego układu.

Co sprawdzić przed zamknięciem ścian i posadzek

• Czy łazienki, kuchnia i pomieszczenie techniczne są rozplanowane tak, by ograniczyć długość instalacji.
• Czy do zaworów, filtrów, rozdzielaczy i rewizji będzie dostęp po zabudowie.
• Czy przewody nie kolidują z elektryką, wentylacją, konstrukcją i izolacją termiczną.
• Czy cyrkulacja c.w.u. ma sens w stosunku do długości tras i planowanego sposobu użytkowania domu.
• Czy kanalizacja zachowuje spadki także po wykonaniu posadzek i izolacji akustycznych.
• Czy wykonano próbę szczelności i czy protokół jest zgodny z dokumentacją.

To właśnie na tym etapie najłatwiej uratować budżet. Jedna korekta na rysunku bywa tania, a ta sama zmiana po wylaniu posadzki oznacza kucie, poprawki i dodatkową robociznę. Jeśli potraktujesz instalację sanitarną jako spójny system, a nie zbiór przypadkowych rur, dom będzie po prostu wygodniejszy w codziennym użyciu i mniej problematyczny w eksploatacji.
