W kotłach z automatycznym podawaniem paliwa czujnik temperatury podajnika odpowiada za bezpieczeństwo całego układu, bo wykrywa niebezpieczne nagrzewanie rury lub korpusu podajnika. Najkrócej mówiąc, pytanie o to, gdzie jest czujnik temperatury podajnika, nie ma jednej odpowiedzi dla wszystkich modeli, ale najczęściej znajdziesz go na korpusie podajnika, przy rurze transportującej paliwo albo w pobliżu zasobnika. W tym tekście wyjaśniam, jak go rozpoznać, po co działa, z czym łatwo go pomylić i jak sprawdzić, czy jest zamontowany prawidłowo.
Najkrótsza odpowiedź i najważniejsze różnice, które trzeba znać
- Czujnik podajnika zwykle siedzi na korpusie podajnika albo przy rurze podającej paliwo, a nie w palenisku.
- Jego zadaniem jest wykrycie przegrzania i cofnięcia żaru, więc reaguje głównie na sytuacje awaryjne.
- W wielu kotłach sterownik po alarmie wyłącza wentylator i uruchamia podajnik tak, by usunąć żar ze strefy zagrożenia.
- Łatwo pomylić go z czujnikiem kotła, czujnikiem spalin albo STB, ale każdy z nich ma inną funkcję i inne miejsce montażu.
- Jeśli alarm wraca po ostygnięciu kotła, problemem bywa sam czujnik, jego docisk do metalu, okablowanie albo cofanie się żaru.
- Wymuszanie pracy bez tego zabezpieczenia to zły pomysł, bo to jeden z elementów chroniących przed pożarem zasobnika.
Jak zwykle wygląda montaż czujnika w kotle z podajnikiem

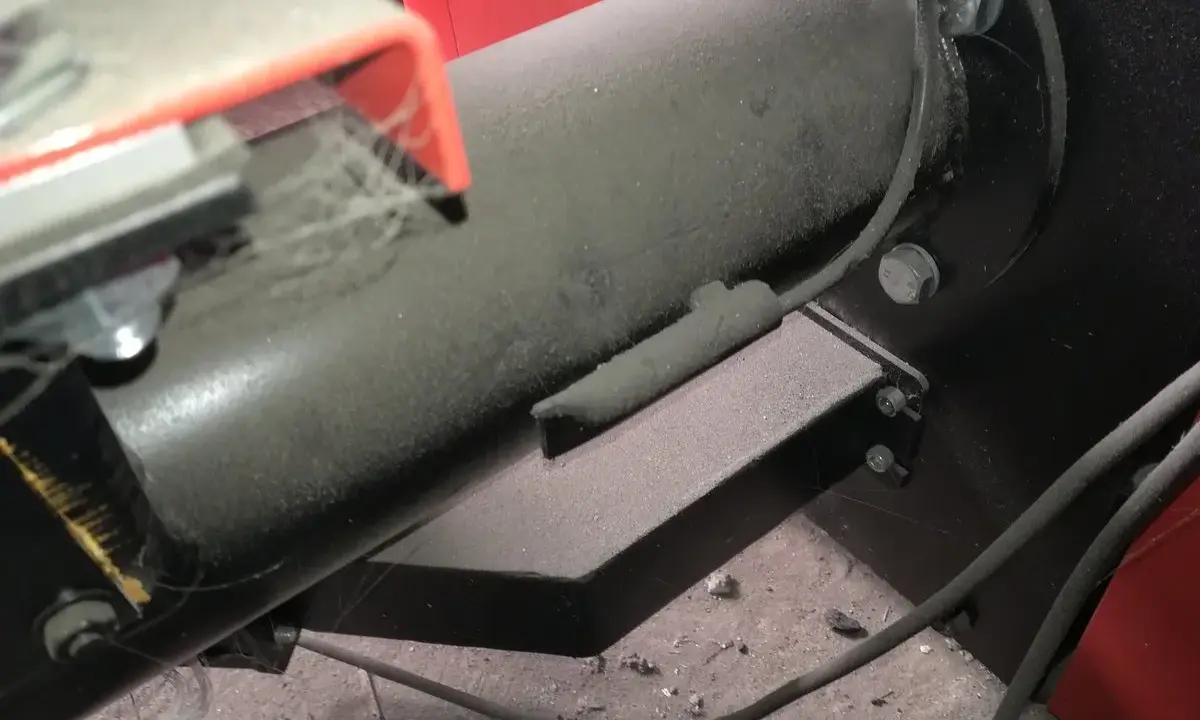

W praktyce szukam go przede wszystkim na zewnętrznej części podajnika, najczęściej na korpusie ślimaka albo przy rurze prowadzącej paliwo do palnika. W wielu konstrukcjach czujnik jest przytwierdzony przed zasobnikiem paliwa, tak aby szybko wychwycić wzrost temperatury, zanim żar cofnie się głębiej do magazynu opału.
To ważne rozróżnienie: ten element nie mierzy temperatury wody w instalacji i nie „pilnuje komfortu” w domu. Jego zadaniem jest kontrola strefy transportu paliwa, więc producent montuje go tam, gdzie ryzyko cofnięcia płomienia jest największe. Z mojego doświadczenia najczęściej wygląda to jak mała sonda z przewodem, dociśnięta do metalowego elementu albo wsunięta w kieszeń pomiarową, czyli prostą tuleję chroniącą czujnik i poprawiającą kontakt cieplny.

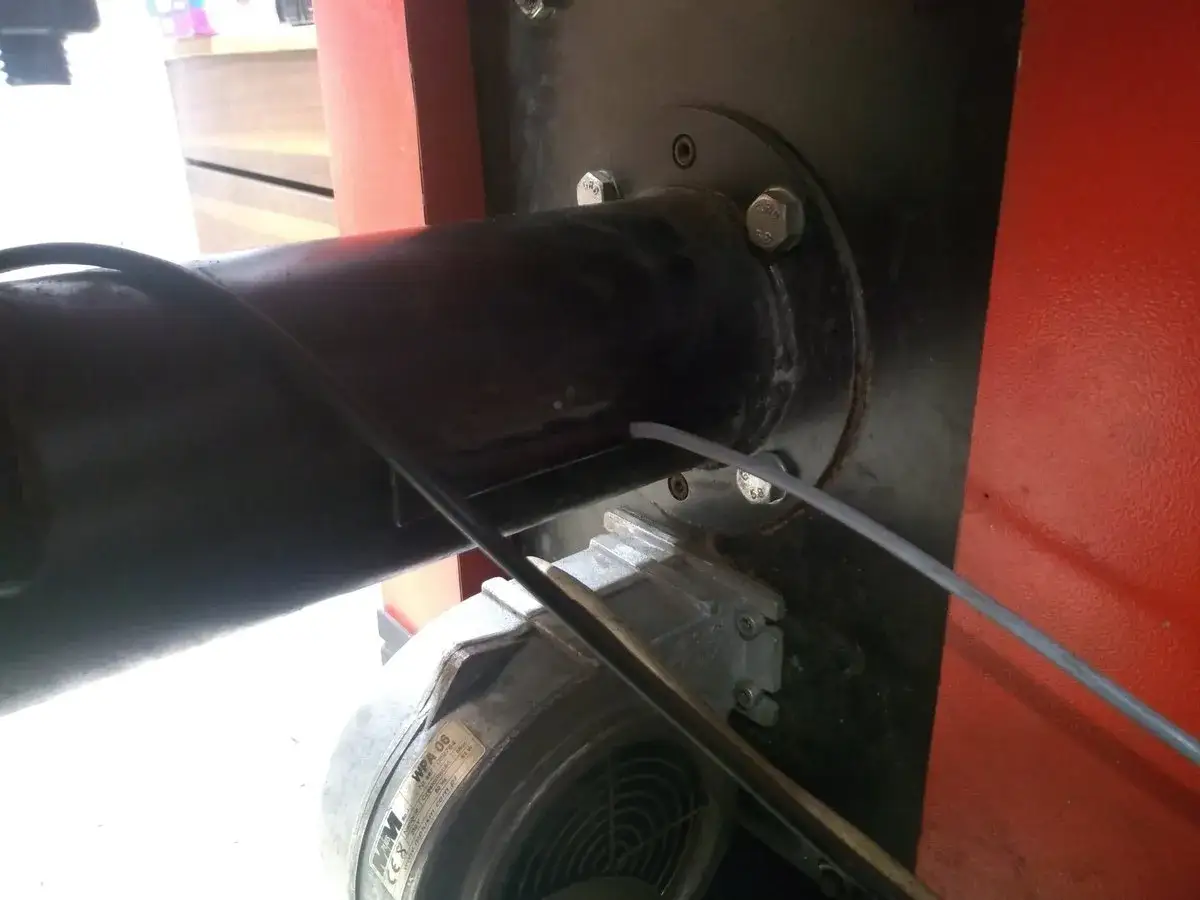

W niektórych modelach czujnik znajduje się nieco z boku, w pobliżu zasobnika albo obudowy podajnika. Dlatego sama „lokalizacja z pamięci” bywa myląca - ważniejsze jest to, że musi mieć dobry kontakt z metalem i być umieszczony w miejscu, gdzie realnie wykryje przegrzanie podajnika, a nie przypadkowe wahania temperatury w kotłowni. Jeśli chcesz znaleźć go bez zgadywania, najlepiej iść za przewodem od sterownika albo zajrzeć do schematu konkretnego kotła. To prowadzi do pytania, po co ten element właściwie jest tak wrażliwie umieszczony.
Po co ten czujnik jest potrzebny i jak reaguje sterownik
Czujnik temperatury podajnika działa jak szybka kontrola bezpieczeństwa. Gdy w strefie podawania paliwa pojawi się zbyt wysoka temperatura, sterownik rozpoznaje ryzyko cofnięcia żaru i reaguje zanim ogień przejdzie do zasobnika. W wielu kotłach próg alarmowy w takich sytuacjach pojawia się w okolicach 60-70°C, ale dokładna wartość zależy od producenta i modelu sterownika.Typowa reakcja jest prosta, choć skuteczna: sterownik wyłącza wentylator, a podajnik uruchamia się na chwilę tak, aby przesunąć żar poza niebezpieczną strefę. Niektóre urządzenia przechodzą wtedy w alarm i zatrzymują pracę do czasu ostygnięcia oraz skasowania błędu. W innych przypadkach pojawia się blokada wymagająca ręcznego sprawdzenia przyczyny. Ja traktuję to zawsze jako sygnał ostrzegawczy, a nie drobną usterkę do zignorowania.
Tu ważny jest jeszcze jeden szczegół: zabezpieczenie podajnika nie zastępuje innych elementów ochrony, takich jak STB czy termik. Ono reaguje na inny rodzaj zagrożenia. Jeśli więc czujnik zadziałał, sensowniejsze od „odblokuj i jedź dalej” jest sprawdzenie paliwa, ciągu kominowego, stanu palnika i samego montażu czujnika. To właśnie przez pomyłki między elementami zabezpieczeń najczęściej pojawia się chaos przy diagnozie.
Nie myl czujnika podajnika z innymi sondami w kotle
To jeden z najczęstszych problemów w kotłowni: użytkownik widzi kilka przewodów i kilka czujników, a potem zakłada, że wszystkie mierzą to samo. W rzeczywistości każdy z nich pilnuje czegoś innego. Poniżej zestawiam najważniejsze różnice.
| Element | Gdzie zwykle jest | Co kontroluje | Po czym go rozpoznać |
|---|---|---|---|
| Czujnik temperatury podajnika | Na korpusie podajnika, przy rurze podającej paliwo lub przed zasobnikiem | Przegrzanie strefy transportu paliwa i cofnięcie żaru | Przewód idzie do podajnika, a sonda ma dobry kontakt z metalem |
| Czujnik kotła | W kapilarze lub tulei pomiarowej na korpusie kotła albo na rurze zasilającej | Temperaturę wody grzewczej | Jest związany z regulacją pracy kotła i pomp |
| Czujnik spalin | W czopuchu | Temperaturę spalin i pośrednio jakość spalania | Znajduje się przy drodze spalin, nie przy podajniku |
| STB | Na kotle, zwykle w kapilarze lub na rurze wyjściowej ciepłej wody | Przegrzanie całego kotła | To zabezpieczenie z ręcznym odblokowaniem po alarmie |
Kapilara, czyli metalowa kieszeń pomiarowa, utrzymuje czujnik w stabilnym kontakcie z elementem, który ma mierzyć. Z kolei STB to termostat bezpieczeństwa, który odcina pracę przy zbyt wysokiej temperaturze całego kotła. Jeśli umiesz odróżnić te cztery elementy, diagnoza staje się dużo prostsza i nie tracisz czasu na szukanie usterki w złym miejscu. Następny krok to sprawdzenie samego montażu bez rozbierania połowy urządzenia.
Jak sprawdzić lokalizację bez rozbierania kotłowni
Ja zwykle zaczynam od rzeczy najprostszych, bo w kotłach z podajnikiem najwięcej daje spokojna, metodyczna kontrola. Nie trzeba od razu demontować obudowy, jeśli chcesz ustalić, gdzie jest czujnik i czy pracuje poprawnie.
- Wyłącz zasilanie kotła i poczekaj, aż podajnik oraz obudowa wyraźnie ostygną.
- Odszukaj przewód od czujnika w sterowniku i prześledź go w stronę kotła.
- Szukaj małej sondy przylegającej do metalowego korpusu podajnika albo rurki prowadzącej paliwo do palnika.
- Sprawdź, czy czujnik jest dobrze dociśnięty i czy nie „wisi” luźno na przewodzie.
- Zobacz, czy miejsce montażu nie jest zasłonięte grubą warstwą kurzu, sadzy albo izolacji, która odcina go od metalu.
- Porównaj to, co widzisz, ze schematem z instrukcji, bo w różnych markach układ czujników bywa inny.
Jeśli czujnik jest wsunięty w tuleję lub kieszeń pomiarową, nie powinien mieć luzu i nie powinien wypadać przy lekkim poruszeniu przewodu. Jeżeli jest przykręcony albo dociśnięty obejmą, kontakt z metalem ma ogromne znaczenie - zbyt słaby docisk opóźnia reakcję, a to już obniża skuteczność zabezpieczenia. I właśnie tutaj zaczynają się typowe błędy, które z zewnątrz wyglądają niewinnie.
Najczęstsze błędy przy montażu i objawy, że coś jest nie tak
Z mojego doświadczenia najwięcej kłopotów nie wynika z samego czujnika, tylko z jego montażu albo z warunków pracy kotła. Czasem to drobiazg, ale w układzie grzewczym drobiazgi szybko zamieniają się w alarmy albo, co gorsza, w brak reakcji na realne przegrzanie.
- Zbyt słaby docisk do metalu - czujnik reaguje z opóźnieniem i sterownik widzi temperaturę później, niż powinien.
- Brak izolacji od otoczenia - przewiew w kotłowni potrafi zafałszować odczyt.
- Pomylenie czujnika podajnika z czujnikiem kotła - wygląd bywa podobny, funkcja już nie.
- Uszkodzony przewód - szczególnie po serwisie, czyszczeniu albo przy częstym otwieraniu zasobnika.
- Zły punkt montażu - sonda jest zbyt daleko od strefy zagrożenia, więc alarm przychodzi za późno.
- Fałszywy alarm po rozpaleniu - bywa skutkiem luźnego montażu, zabrudzenia lub lokalnego przegrzania palnika.
Objawy są zwykle dość czytelne: częste blokady podajnika, alarmy mimo normalnej pracy, brak reakcji na realny wzrost temperatury albo skoki wskazań po poruszeniu przewodem. Warto też pamiętać o kosztach. Sam czujnik często nie jest drogi i w praktyce bywa to wydatek rzędu 60-150 zł, ale jeśli dojdzie do wymiany przewodu, diagnostyki sterownika albo wizyty serwisu, rachunek rośnie wyraźnie. Po takim zestawieniu łatwiej zdecydować, co da się sprawdzić samemu, a co lepiej oddać fachowcowi.
Kiedy wezwać serwis, a kiedy wystarczy szybka kontrola
Jeżeli czujnik tylko się poluzował, przewód nie jest uszkodzony, a kocioł nie pokazuje kolejnych alarmów po ostygnięciu, zwykle wystarcza korekta montażu i ponowna kontrola pracy. Jeśli jednak alarm wraca, a temperatura podajnika rośnie mimo prawidłowego ustawienia, nie próbuję omijać zabezpieczenia ani mostkować czujnika. To nie rozwiązuje problemu, tylko go maskuje.
Serwis jest rozsądnym wyborem, gdy widzisz stopiony przewód, ślady przegrzania przy zasobniku, uszkodzony korpus podajnika albo gdy sterownik wciąż zgłasza błąd mimo poprawnego połączenia. Warto też zadzwonić po fachowca wtedy, gdy nie masz pewności, czy to czujnik podajnika, STB, czy jeszcze inny element zabezpieczeń. Przy kotłach na pellet i ekogroszek granica między „drobna usterka” a „poważne ryzyko” bywa naprawdę cienka, a bezpieczeństwo jest tu ważniejsze niż oszczędność kilkunastu minut.
Co zapamiętać, zanim uznasz problem za drobiazg
Najczęściej czujnik temperatury podajnika znajduje się na korpusie podajnika albo przy rurze transportującej paliwo, przed zasobnikiem. Nie jest to czujnik od komfortu cieplnego w domu, tylko zabezpieczenie przeciw cofnięciu żaru i przegrzaniu strefy podawania paliwa. Jeśli nie widzisz go od razu, szukaj po przewodzie, sprawdź schemat konkretnego kotła i porównaj położenie z opisem z instrukcji.
Jeżeli alarm powtarza się po ostygnięciu, nie traktuję tego jako zwykłej niedogodności. Najpierw sprawdzam montaż, kontakt z metalem, stan przewodu i czystość strefy podajnika, a dopiero potem szukam głębszej przyczyny w pracy palnika, paliwie albo sterowniku. W kotłowni najbezpieczniej działa zasada prosta: dobrze rozpoznany czujnik to mniej błędów, mniej fałszywych alarmów i większa szansa, że układ zareaguje wtedy, kiedy naprawdę trzeba.
