Montaż pompy CO w układzie otwartym ma sens wtedy, gdy chcesz poprawić obieg w starszej instalacji bez psucia jej bezpieczeństwa. Najważniejsze nie jest samo przykręcenie urządzenia do rury, ale to, gdzie je wpiąć, jak ustawić względem otwartego naczynia wzbiorczego i jak odpowietrzyć cały obieg. W tym tekście pokazuję praktycznie, jak podejść do takiej instalacji, czego unikać i kiedy lepiej przerobić więcej niż tylko samą pompę.
Najpierw sprawdź miejsce wpięcia, wysokość naczynia i kierunek przepływu
- W układzie otwartym o skuteczności decyduje nie tylko pompa, ale też położenie naczynia wzbiorczego i rozkład ciśnień.
- W praktyce najczęściej wybieram montaż na powrocie, bo pompa pracuje wtedy w niższej temperaturze.
- Jeśli pompa idzie na zasilaniu, naczynie musi być bardzo wysoko nad najwyższym punktem instalacji.
- Oś silnika powinna być pozioma, a króciec kablowy skierowany w dół.
- Filtr siatkowy lub separator zanieczyszczeń przed pompą mocno zmniejsza ryzyko awarii w starej instalacji.
Co zmienia układ otwarty w pracy pompy
W otwartym układzie centralnego ogrzewania woda ma bezpośredni kontakt z atmosferą przez naczynie wzbiorcze. To oznacza, że nie traktuję takiej instalacji jak klasycznego układu zamkniętego, w którym ciśnienie jest stabilizowane przez naczynie przeponowe. Tutaj pompa nie tylko wymusza obieg, ale też wpływa na rozkład ciśnień w całej instalacji, a to ma realne znaczenie dla odpowietrzenia, ryzyka kawitacji i pracy kotła.
W praktyce największy problem pojawia się wtedy, gdy pompa jest dobrana poprawnie „na papierze”, ale zamontowana zbyt blisko strefy, w której łatwo zbiera się powietrze albo spada ciśnienie po stronie ssawnej. Wtedy instalacja zaczyna szumieć, grzejniki grzeją nierówno, a sama pompa pracuje głośniej, niż powinna. W systemach z kotłem na paliwo stałe dochodzi jeszcze jedna rzecz: układ otwarty ma pozostać bezpieczny także przy braku prądu, więc sama pompa nie może być traktowana jako jedyne zabezpieczenie odbioru ciepła.
Jeśli mam sprowadzić temat do jednego zdania, to powiedziałbym tak: w otwartym c.o. pompa ma poprawić przepływ, ale nie może zaburzyć hydraulicznej równowagi całego obiegu. Od tej decyzji zaczyna się wybór miejsca montażu.

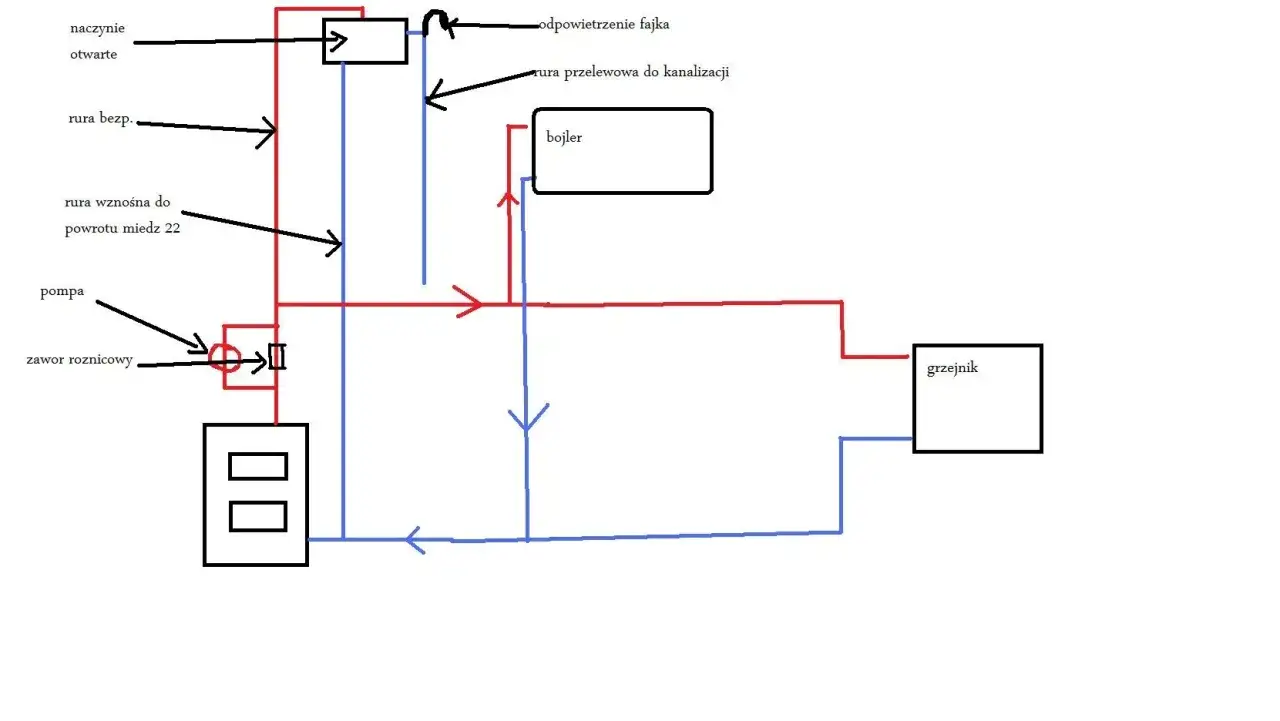

Na zasilaniu czy na powrocie
To jest najważniejsze pytanie przy modernizacji starej instalacji i nie ma jednej odpowiedzi dla każdego domu. Ja zwykle patrzę najpierw na temperaturę pracy, wysokość naczynia przelewowego i to, czy instalacja ma jeszcze grawitacyjny charakter, czy już została wcześniej częściowo przerobiona pod pompę.
W praktyce najczęściej wygrywa powrót, bo pompa ma wtedy do czynienia z chłodniejszą wodą. To prosty sposób na odciążenie uszczelnień, elektroniki i samego silnika. Z drugiej strony nie można ignorować wysokości montażu naczynia wzbiorczego, bo to właśnie ona decyduje, czy na najwyższych punktach instalacji nie pojawi się zbyt małe ciśnienie.
| Kryterium | Pompa na zasilaniu | Pompa na powrocie |
|---|---|---|
| Temperatura pracy | Wyższa, więc większe obciążenie dla pompy | Niższa, zwykle korzystniejsza dla trwałości |
| Wymagana wysokość naczynia | Minimum około 0,3 m nad najwyższym punktem instalacji | Potrzebny większy zapas, zależny od wysokości podnoszenia pompy |
| Ryzyko kawitacji | Może wzrosnąć przy złym ustawieniu i słabym odpowietrzeniu | Zwykle mniejsze termicznie, ale nadal trzeba pilnować ciśnienia dynamicznego |
| Kiedy ma sens | Gdy projekt i wysokość naczynia na to pozwalają | Gdy liczy się niższa temperatura pracy i bezpieczniejsza eksploatacja |
AFRISO pokazuje to bardzo jasno w swoim przykładzie: przy pompie na zasilaniu naczynie przelewowe może być zamontowane 0,3 m nad najwyższym punktem, ale przy montażu na powrocie potrzebny jest większy zapas wynikający z wysokości podnoszenia pompy. To właśnie dlatego w starych instalacjach nie wybieram lokalizacji „na oko”, tylko sprawdzam hydraulikę całego obiegu.
Jeśli projekt wymusza montaż na powrocie, zyskujesz zwykle niższą temperaturę pracy pompy. Jeśli zostajesz przy zasilaniu, musisz dokładniej dopilnować wysokości naczynia i odpowietrzenia. Właśnie od tej decyzji przechodzę do samego montażu.

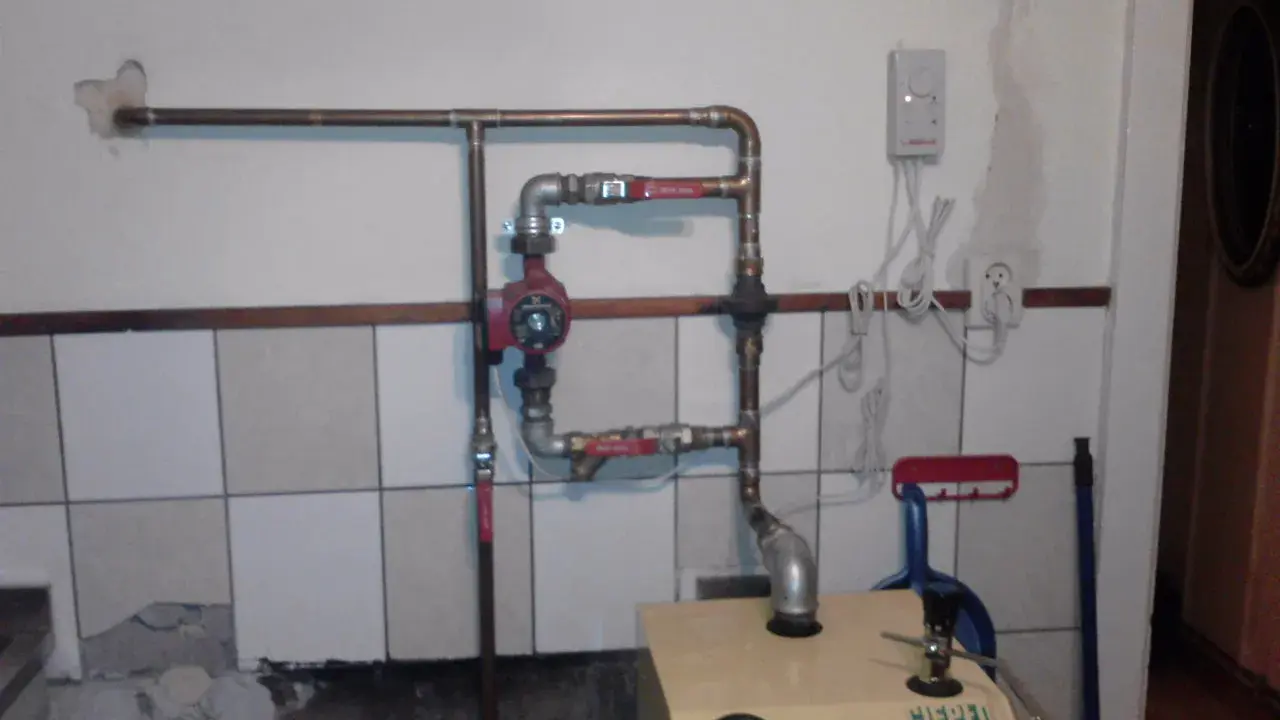

Jak wykonać montaż krok po kroku
Sam montaż zaczynam od wyłączenia źródła ciepła, odczekania aż instalacja ostygnie i odcięcia odcinka, na którym będę pracował. Potem spuszczam wodę tylko z potrzebnego fragmentu, bo pełne opróżnianie układu zwykle nie ma sensu. To oszczędza czas i ogranicza ryzyko ponownego zapowietrzenia całego obiegu.
- Sprawdź kierunek przepływu na korpusie pompy i dopasuj ją do rzeczywistego kierunku obiegu, a nie do wygody montażowej.
- Ustaw pompę z poziomym wałem silnika i zadbaj, aby przewód elektryczny wychodził od dołu. Producent Grundfos przypomina, że to podstawowy warunek poprawnej pracy wielu pomp obiegowych.
- Wstaw armaturę odcinającą po obu stronach pompy, żeby dało się ją później wymienić bez spuszczania całej instalacji.
- Dodaj filtr siatkowy lub separator zanieczyszczeń przed pompą, zwłaszcza jeśli modernizujesz starszy, stalowy układ z osadami i rdzą.
- Nie zostawiaj naprężeń na króćcach. Rury mają trzymać linię, a nie wymuszać położenie pompy.
- Odpowietrz układ bardzo dokładnie. Sama funkcja automatycznego odpowietrzania w pompie nie zastąpi odpowietrzenia całej instalacji.
- Uruchom pompę na najniższym sensownym biegu i sprawdź, czy instalacja nie szumi, nie wibruje i nie grzeje nierówno.
W praktyce najwięcej błędów widzę nie na etapie przykręcania samej pompy, tylko przy pierwszym uruchomieniu. Jeśli wtedy instalacja jest zapowietrzona albo woda idzie przez brudny filtr, cała modernizacja zaczyna wyglądać gorzej, niż powinna. Dlatego po montażu zawsze wracam jeszcze do doboru urządzenia i osprzętu.
Jak dobrać pompę i osprzęt do starej instalacji
Do starego układu nie wybieram pompy wyłącznie po mocy z katalogu. Patrzę na wysokość podnoszenia, wydajność, długość montażową, temperaturę pracy i odporność na zabrudzenia. W domu jednorodzinnym za duża pompa bywa równie problematyczna jak za mała: zamiast poprawić komfort, potrafi wywołać szumy, przepychać wodę zbyt agresywnie i zwiększać zużycie prądu.
| Parametr | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Wysokość podnoszenia | Dopasowana do oporów instalacji, nie zawyżona „na zapas” | Za mocna pompa częściej szumi i pracuje nieefektywnie |
| Wydajność | Tak dobrana, by wszystkie obiegi dostały wodę | Za mała wydajność daje chłodne grzejniki na końcu instalacji |
| Długość montażowa | 130 mm albo 180 mm, zgodnie z istniejącą armaturą | Ułatwia wymianę bez kosztownej przeróbki rur |
| Temperatura medium | Model z zapasem temperaturowym, szczególnie przy kotle stałopalnym | Chroni pompę przy wyższych temperaturach zasilania |
| Sterowanie | Elektroniczne albo wielobiegowe, zależnie od instalacji | Pomaga lepiej dopasować pracę do realnych oporów układu |
Jeśli chodzi o budżet, to sama pompa do typowej instalacji domowej zwykle kosztuje od kilkuset do około 1500 zł, a prosta robocizna przy wymianie często zamyka się w okolicach 300-450 zł. Gdy dochodzi poprawa naczynia wzbiorczego, filtracji, odpowietrzenia albo armatury odcinającej, koszt rośnie szybciej niż sama cena urządzenia. I właśnie wtedy warto spojrzeć na instalację całościowo, a nie tylko przez pryzmat jednej pompy.
Dobry dobór osprzętu zmniejsza ryzyko awarii bardziej niż jakikolwiek marketingowy opis na opakowaniu. Następny krok to wyłapanie błędów, które najczęściej psują efekt jeszcze przed sezonem grzewczym.
Błędy, które najczęściej psują efekt
W starszych instalacjach widzę kilka powtarzalnych pomyłek. Każda z nich potrafi dać podobne objawy: szum w rurach, słabe grzanie, częste zapowietrzanie albo przegrzewanie pompy. Najgorsze jest to, że część z tych błędów nie ujawnia się od razu, tylko po kilku dniach pracy.
- Oś silnika ustawiona pionowo - pompa pracuje głośniej, a łożyska zużywają się szybciej.
- Zły kierunek przepływu - instalacja może działać słabo albo praktycznie wcale.
- Brak zaworów odcinających - każda naprawa kończy się spuszczaniem wody z części lub całości układu.
- Brak filtra w starej instalacji - osady i magnetyt potrafią zablokować wirnik lub przytkać kanały pompy.
- Za mała wysokość naczynia wzbiorczego - pojawia się powietrze, spada ciśnienie dynamiczne i rośnie ryzyko kawitacji.
- Uruchomienie bez porządnego odpowietrzenia - pompa hałasuje, a grzejniki nie oddają ciepła równomiernie.
Jeżeli słyszysz odgłos podobny do szurania kamyków albo „młotkowanie” w rurach, najpierw sprawdzam powietrze i kawitację, a dopiero później samą pompę. W praktyce bardzo często winny jest nie sam model, tylko sposób wpięcia albo zapchany filtr. To prowadzi już wprost do kontroli po pierwszym uruchomieniu.
Co sprawdzić po uruchomieniu i kiedy lepiej nie zwlekać z korektą
Po uruchomieniu daję instalacji chwilę na ustabilizowanie, a potem sprawdzam trzy rzeczy: szczelność połączeń, równomierność grzania i zachowanie pompy przy dłuższej pracy. Jeśli po kilkunastu minutach lub po kilku godzinach wracają szumy, bąble powietrza albo zimne grzejniki na końcu instalacji, nie zakładam od razu awarii pompy. Najpierw szukam problemu w odpowietrzeniu, filtrze i wysokości naczynia.
W otwartym układzie zwracam też uwagę na poziom wody w naczyniu wzbiorczym oraz na to, czy nie pojawia się przelew przy wyższej temperaturze. Jeżeli po dobie pracy instalacja znowu łapie powietrze, zwykle oznacza to za mały zapas wysokości, błędną lokalizację pompy albo nieszczelność po stronie ssawnej. W takiej sytuacji lepiej poprawić układ od razu, niż czekać na kolejny sezon grzewczy.
Jeśli instalacja jest stara, a kocioł pracuje na paliwo stałe, nie odkładałbym też korekt związanych z bezpieczeństwem obiegu. Czasem wystarczy przestawienie pompy i dołożenie armatury, ale bywa, że sens ma już przebudowa całego fragmentu kotłowni. Od tego zależy nie tylko komfort, lecz także spokój podczas awarii zasilania.
Dobrze ustawiona pompa daje mniej hałasu i więcej spokoju przy kotle
W dobrze zrobionym otwartym c.o. pompa nie jest „mocniejszym silnikiem” na rurze, tylko elementem, który porządkuje przepływ i stabilizuje pracę całego układu. Największą różnicę robią trzy decyzje: właściwe miejsce wpięcia, poprawna wysokość naczynia i porządne odpowietrzenie. Reszta to już dopracowanie detali.
Jeśli miałbym wskazać jedną rzecz, która najczęściej decyduje o sukcesie, powiedziałbym: nie sama pompa, tylko cały punkt pracy instalacji. Gdy ten punkt jest źle ustawiony, nawet markowe urządzenie będzie pracowało przeciętnie. Gdy jest ustawiony dobrze, zwykła pompa potrafi dać bardzo przewidywalny i cichy obieg przez wiele sezonów.
