W kotle gazowym, piecyku przepływowym albo nagrzewnicy czujnik płomienia jest jednym z tych elementów, których nie widać na co dzień, ale bez nich urządzenie szybko przechodzi w tryb awaryjny. Potocznie mówi się czasem o czujniku ognia, choć technicznie chodzi zwykle o elektrodę jonizacyjną, która potwierdza obecność płomienia i pozwala sterownikowi utrzymać pracę palnika. Poniżej pokazuję, po czym rozpoznać usterkę, co może ją udawać, jak bezpiecznie sprawdzić sytuację i kiedy naprawa kończy się na czyszczeniu, a kiedy trzeba wymienić część.
Najważniejsze rzeczy, które warto sprawdzić od razu
- Najbardziej typowy objaw to zapłon palnika i zgaśnięcie po kilku sekundach.
- Kod błędu lub migająca dioda często wskazują na problem z wykryciem płomienia.
- Zabrudzona elektroda jest częstszą przyczyną niż jej trwałe uszkodzenie.
- Słabe uziemienie, zły płomień albo brudny palnik potrafią dać identyczny efekt jak wadliwy czujnik.
- Jeśli czuć gaz, urządzenie trzeba wyłączyć i wezwać serwis, zamiast testować je dalej.
Jak działa czujnik płomienia i dlaczego zatrzymuje palnik
W praktyce to prosty, ale krytyczny element bezpieczeństwa. Po uruchomieniu palnika sterownik oczekuje potwierdzenia, że płomień faktycznie się pojawił i jest stabilny. W wielu urządzeniach odbywa się to przez tzw. prąd jonizacji, czyli bardzo mały sygnał elektryczny tworzony przez płomień. Jeśli sterownik nie zobaczy tego sygnału, odcina gaz, bo nie ma pewności, że spalanie przebiega prawidłowo.
W wielu kotłach poprawny sygnał ma rząd kilku mikroamperów, zwykle około 2-10 µA DC, zależnie od modelu. Gdy wartość spada za nisko, elektronika często wyłącza palnik już po kilku sekundach i próbuje odpalić go ponownie. To dlatego awaria czujnika tak często wygląda jak krótkie, powtarzające się starty zamiast całkowitego braku reakcji.
Warto też pamiętać, że w nowoczesnych kotłach to nie zawsze osobny „czujnik ognia”, tylko elektroda jonizacyjna połączona z układem zapłonu. Dla użytkownika najważniejsze jest jednak nie nazewnictwo, tylko to, że bez prawidłowego sygnału urządzenie nie dopuści do dalszej pracy. Gdy już rozumiem ten mechanizm, łatwiej odróżnić usterkę sensora od innych problemów, które tylko ją imitują.
Objawy, które najczęściej wskazują na usterkę
Najbardziej charakterystyczny sygnał jest banalny: palnik zapala się, po czym gaśnie po kilku sekundach. Właśnie tak zachowuje się wiele kotłów, piecyków i nagrzewnic, gdy sterownik nie dostanie potwierdzenia płomienia. Często pojawia się też seria kolejnych prób startu, a po kilku nieudanych cyklach urządzenie przechodzi w blokadę.
| Objaw | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Palnik zapala się i gaśnie po 3-10 sekundach | Sterownik nie widzi stabilnego sygnału z czujnika | Czyszczenie elektrody, pozycję względem płomienia, przewód i masę urządzenia |
| Kilkukrotne próby zapłonu i blokada | Układ wykrywania płomienia albo zasilanie gazem nie pracują stabilnie | Kody błędów, dopływ gazu, stan palnika i przewodu spalinowego |

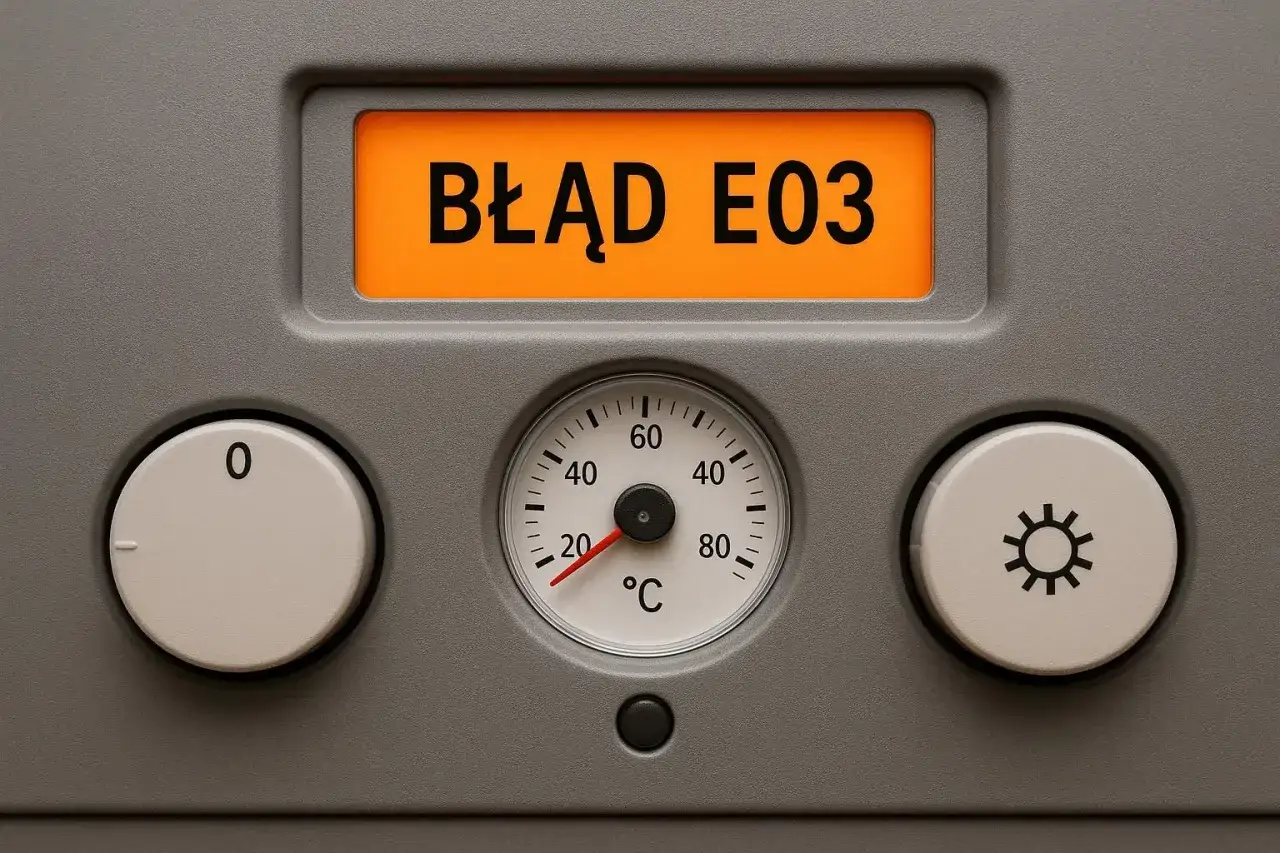

| Miga dioda albo pojawia się błąd związany z płomieniem | Elektronika zgłasza brak potwierdzenia spalania | Instrukcję urządzenia i stan czujnika |
| Urządzenie grzeje tylko chwilę albo dmucha chłodniejszym powietrzem | Palnik nie utrzymuje pracy na tyle długo, by oddać ciepło | Czujnik, palnik, ciśnienie gazu i wentylację |
| Płomień jest żółty, niestabilny albo zostawia sadzę | Problem spalania, niekoniecznie sam czujnik | Dopływ powietrza, dysze, wymiennik i ciąg spalin |
Jeśli widzę taki zestaw objawów, nie zakładam od razu, że winna jest wyłącznie elektroda. Zbyt często za tym samym zachowaniem stoi jeszcze coś innego, dlatego następny krok to odróżnienie problemu z samym czujnikiem od kłopotu z palnikiem, gazem albo uziemieniem.
Kiedy winny nie jest czujnik, tylko spalanie albo uziemienie
To ważny moment diagnostyki, bo objawy potrafią być niemal identyczne. W praktyce najczęściej myli się trzy rzeczy: zabrudzoną elektrodę, słabe uziemienie i słaby płomień. Jeśli płomień jest zbyt mały, nieregularny albo „odchylony”, czujnik może nie dostać sygnału, mimo że sam element jest sprawny.
- Brudny palnik lub dysze powodują nierówny płomień, który nie obejmuje elektrody w odpowiedni sposób.
- Złe uziemienie osłabia cały układ jonizacji, więc sterownik odczytuje sygnał jako za niski.
- Problemy z ciśnieniem gazu dają słaby zapłon i krótkie, niestabilne spalanie.
- Drożność przewodu spalinowego i nawiewu ma znaczenie zwłaszcza w urządzeniach z zamkniętą komorą spalania.
- Uszkodzona płyta sterująca potrafi „udawać” awarię czujnika, bo błędnie interpretuje sygnał.
Jeżeli do tego dochodzi żółty, sadzący płomień albo zapach spalin, traktuję to szerzej niż zwykłą awarię sensora. Wtedy trzeba myśleć o całym procesie spalania i o wentylacji, a nie tylko o jednej części. Dopiero po takim odróżnieniu ma sens bezpieczna kontrola samego elementu.
Jak sprawdzić problem bezpiecznie krok po kroku
Ja zaczynam od prostych rzeczy i nie próbuję omijać zabezpieczeń. Czujnika nie zwiera się „na próbę”, bo to element bezpieczeństwa, a nie przeszkoda do ominięcia. Jeśli czuć gaz, urządzenie wyłączam od razu, zamykam dopływ i nie kontynuuję testów.
- Wyłącz zasilanie urządzenia i odczekaj, aż ostygnie.
- Otwórz komorę tylko wtedy, gdy wiesz, że nie ma wycieku gazu i urządzenie jest bezpieczne do oględzin.

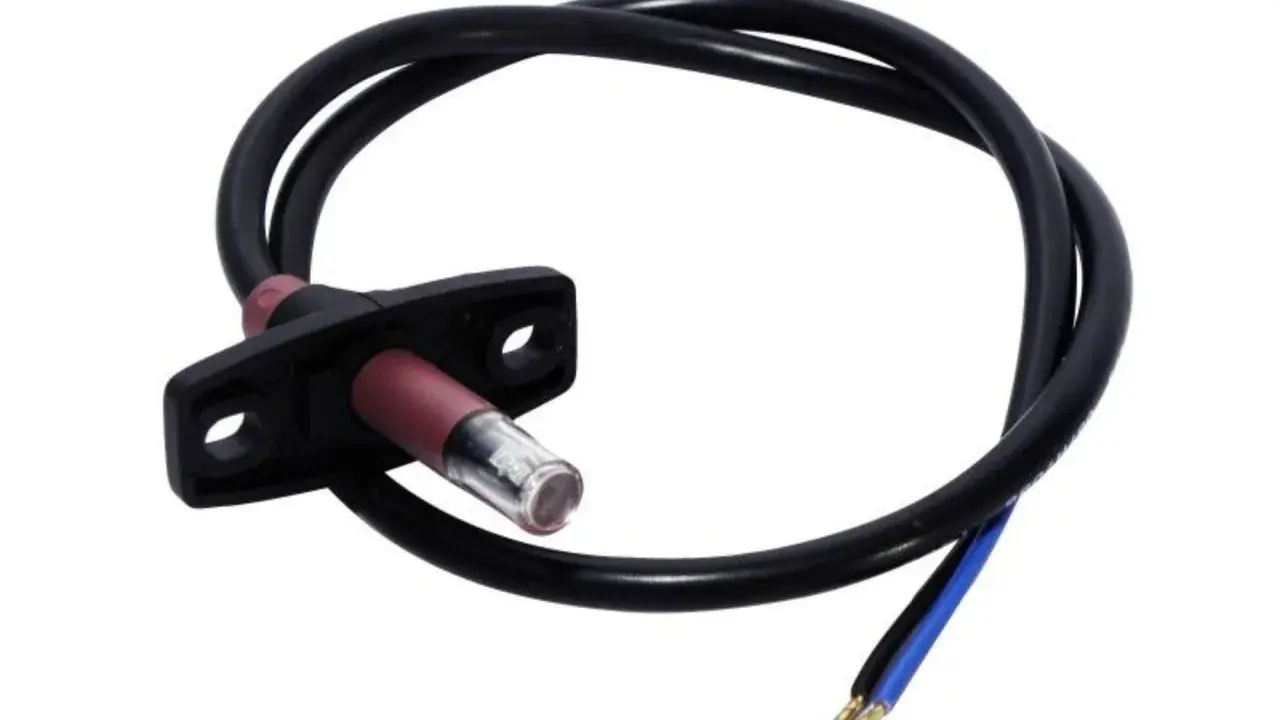

- Znajdź elektrodę lub czujnik przy palniku, zwykle cienki metalowy pręt z jednym przewodem.
- Sprawdź wizualnie, czy nie ma nalotu, korozji, pęknięcia ceramiki albo luźnego konektora.
- Oceń, czy czujnik nie jest odsunięty od płomienia lub wyraźnie źle ustawiony.
- Jeśli masz multimetr i wiesz, jak mierzyć prąd jonizacji, sprawdź sygnał w czasie pracy urządzenia.
- Po uruchomieniu obserwuj, czy palnik pracuje dłużej niż kilka sekund i czy nie wraca ten sam kod błędu.
W praktyce to właśnie moment oględzin często daje odpowiedź: czujnik jest tylko zabrudzony, czy już uszkodzony mechanicznie. Jeżeli po czyszczeniu urządzenie nadal gaśnie po kilku sekundach, zwykle nie warto przeciągać tematu, tylko przejść do decyzji o wymianie albo pełniejszej diagnostyce.
Czyszczenie, wymiana i ile to zwykle kosztuje
Jeśli elektroda nie ma pęknięć, nie jest przegrzana i nie ma wyraźnych śladów korozji, czyszczenie bywa pierwszym rozsądnym krokiem. Robi się to delikatnie, bez agresywnego szlifowania, tak żeby nie uszkodzić powierzchni roboczej. Gdy problem wraca po jednym albo dwóch uruchomieniach, ja traktuję to już jako sygnał, że sam nalot nie był jedyną przyczyną.
Orientacyjnie w Polsce koszty wyglądają tak:
| Usługa | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Przegląd i czyszczenie kotła lub piecyka | 250-380 zł | Gdy urządzenie działa, ale zaczyna przerywać albo gubić płomień |
| Diagnoza usterki | 200-450 zł | Gdy objaw nie jest jednoznaczny i trzeba sprawdzić kilka elementów |
| Wymiana czujnika lub elektrody | 300-700 zł razem z robocizną | Gdy część jest pęknięta, wypalona, skorodowana albo problem wraca |
Sama część bywa relatywnie tania, ale ostateczny koszt zależy od modelu urządzenia i tego, czy przy okazji trzeba czyścić palnik, sprawdzić masę, skorygować ustawienie albo usunąć inny błąd. Jeżeli wymiana czujnika nie daje trwałego efektu, problem najczęściej leży obok niego, a nie w nim samym. To prowadzi do ostatniej rzeczy, która naprawdę zmniejsza liczbę takich awarii.
Dlaczego problem wraca mimo czyszczenia
Najczęstszy błąd użytkowników jest prosty: widzą poprawę po czyszczeniu i uznają sprawę za zamkniętą. Tymczasem czujnik często tylko reaguje na głębszy problem, na przykład słabe uziemienie, brudny palnik, niestabilne spalanie albo zbyt mały dopływ powietrza. Jeśli ktoś czyści samą elektrodę, ale nie sprawdza reszty układu, usterka wróci przy kolejnym spadku temperatury albo po kilku cyklach pracy.
- Raz do roku warto zrobić przegląd przed sezonem grzewczym, nie dopiero wtedy, gdy urządzenie przestanie działać.
- Nie zasłaniaj kratek wentylacyjnych i nie utrudniaj dopływu powietrza do spalania.
- Jeśli urządzenie zaczyna sadzić albo płomień robi się żółty, nie ignoruj tego jako „drobnostki”.
- Przy częstych restartach sprawdź też stan przewodu spalinowego, bo problem z odprowadzeniem spalin potrafi fałszować pracę czujnika.
- Jeżeli kocioł ma kilka lat i co sezon wraca ten sam błąd, rozsądniej jest szukać przyczyny systemowo, a nie kupować kolejną część na ślepo.
Właśnie tak podchodzę do tej usterki: najpierw objaw, potem układ spalania, dopiero na końcu sam czujnik. Taka kolejność oszczędza czas, pieniądze i nerwy, a przede wszystkim pozwala uniknąć sytuacji, w której urządzenie „działa” tylko pozornie. Jeśli po czyszczeniu lub wymianie objaw wraca, to nie jest już drobiazg do odhaczenia, tylko sygnał, że cały układ wymaga porządnej diagnostyki.
