Dolne przyłącze grzejnika porządkuje instalację i ułatwia ukrycie rur, ale tylko wtedy, gdy dobrze dobierzesz sam korpus, zawory i rozstaw króćców. W tym tekście pokazuję, jak wygląda podłączenie grzejnika od dołu, kiedy taki układ ma sens, jakie elementy trzeba sprawdzić przed montażem i gdzie najczęściej pojawiają się błędy, przez które grzejnik grzeje słabiej niż powinien. Z perspektywy praktyki instalacyjnej najwięcej problemów rodzi nie sam montaż, lecz niedopasowanie armatury do konkretnego modelu.
Najpierw sprawdź zgodność przyłączy, armatury i kierunku przepływu
- W wielu modelach dolne przyłącze ma rozstaw 50 mm i gwint G1/2, ale zawsze trzeba to potwierdzić w karcie konkretnego grzejnika.
- Zawór termostatyczny montuje się na zasilaniu, a zawór powrotny lub odcinający na drugiej nitce.
- Grzejniki z dolnym przyłączem najczęściej są projektowane do instalacji dwururowych i lepiej współpracują z gotowymi zestawami przyłączeniowymi.
- Przed uruchomieniem trzeba odpowietrzyć grzejnik i sprawdzić, czy nagrzewa się równomiernie po obu stronach.
- Jeśli planujesz późniejszy serwis, zostaw swobodny dostęp do zaworów i głowicy.

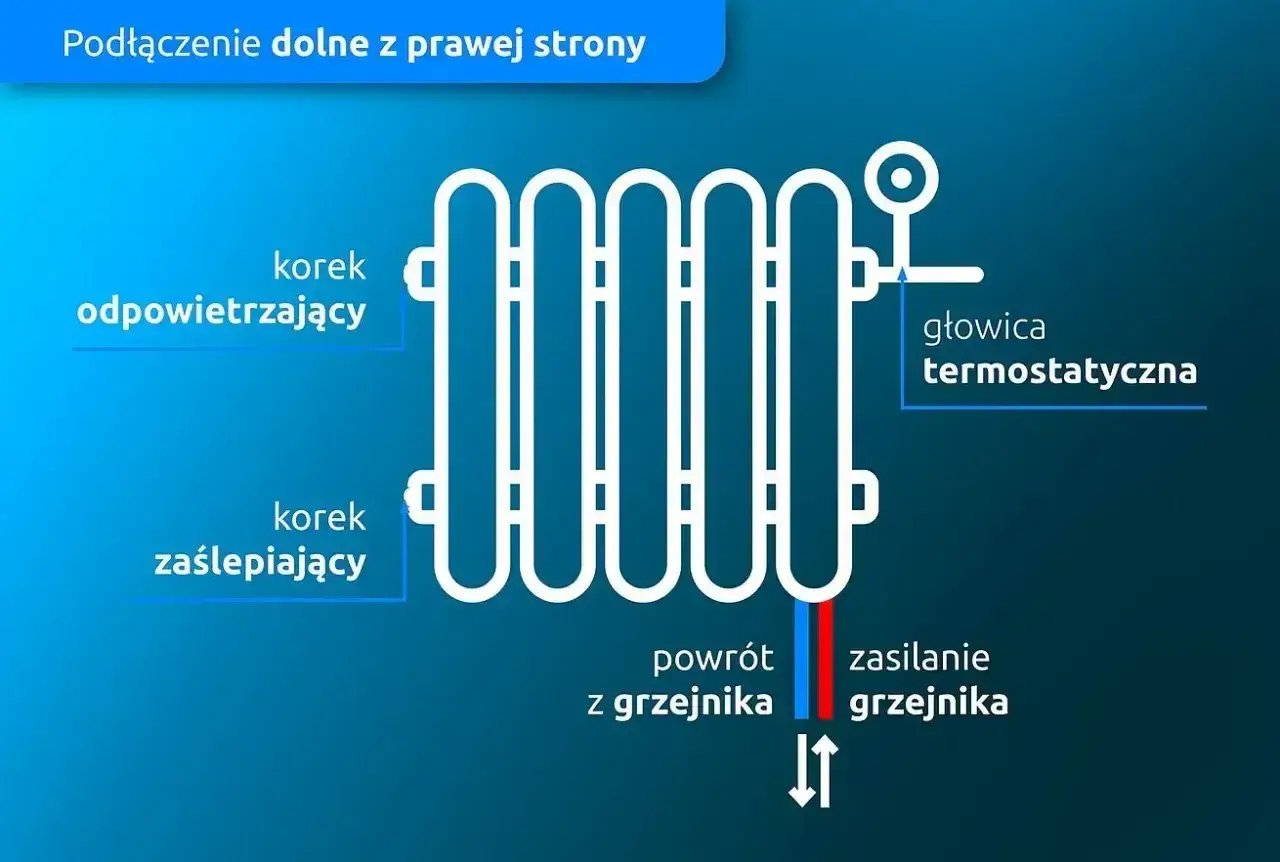

Jak wygląda podłączenie grzejnika od dołu w praktyce
Dolne podłączenie nie oznacza tylko tego, że rury wychodzą z podłogi albo ze ściany. W nowoczesnych grzejnikach przyłącza są zwykle zintegrowane z korpusem lub współpracują z osobnym blokiem zaworowym, który prowadzi zasilanie i powrót w sposób przewidziany przez producenta. To ważne, bo w takim układzie nie zamienia się przewodów przypadkowo, a kierunek przepływu bywa oznaczony strzałkami.
W praktyce najczęściej spotykam rozstaw dolnych króćców 50 mm i gwint G1/2, zwłaszcza w grzejnikach płytowych, dekoracyjnych i łazienkowych. Taki układ daje estetyczny efekt, ale ma też techniczne konsekwencje: przepływ musi przejść przez właściwy kanał wewnętrzny, a nie tylko „dotrzeć” do grzejnika. Jeśli model ma wbudowany wkład zaworowy, trzeba trzymać się schematu producenta, bo to on decyduje o tym, która strona jest zasilaniem, a która powrotem.
Ja zwykle patrzę na to jeszcze prościej: jeśli grzejnik ma działać przewidywalnie, musi być dobrany razem z armaturą, a nie „na oko” dopięty do rur, które akurat wychodzą z instalacji. To prowadzi bezpośrednio do pytania, jakie typy grzejników i zaworów naprawdę nadają się do takiego montażu.
Jakie grzejniki i zawory nadają się do dolnego przyłącza
Nie każdy kaloryfer zyska na takim rozwiązaniu. Najlepiej sprawdzają się modele przygotowane fabrycznie do dolnego zasilania, bo mają odpowiednio poprowadzony przepływ wewnętrzny i miejsce na armaturę. W przypadku grzejników łazienkowych i dekoracyjnych często dochodzi jeszcze kwestia wyglądu: zawór ma być możliwie dyskretny, a głowica nie może wystawać poza obrys bryły.
| Typ grzejnika | Kiedy ma sens | Na co uważać |
|---|---|---|
| Grzejnik płytowy z dolnym przyłączem | Przy nowych instalacjach i modernizacji, gdy rury wychodzą z podłogi lub ściany | Sprawdź rozstaw króćców, stronę podłączenia i moc przy konkretnych parametrach zasilania |
| Grzejnik dekoracyjny lub łazienkowy 50 mm | Gdy liczy się estetyka i chcesz ukryć instalację | Potrzebny jest kompatybilny zestaw zaworowy, często z możliwością montażu lewego lub prawego |
| Model z przyłączem środkowym | Gdy instalacja wychodzi centralnie z podłogi i chcesz symetrii | Trzeba bardzo dokładnie trafić w oś i zachować miejsce na osłony przyłącza |
| Stary grzejnik przerabiany na dolny układ | Tylko wtedy, gdy producent dopuszcza taką konfigurację lub stosujesz dedykowany adapter | Nie każda przeróbka zachowa wydajność i często psuje serwisowalność |
Do takich grzejników dobiera się zwykle zestaw z zaworem termostatycznym i zaworem powrotnym albo blokiem zespolonym. Zawór termostatyczny odpowiada za regulację temperatury w pomieszczeniu, a zawór powrotny pozwala odciąć grzejnik bez spuszczania wody z całej instalacji. Przy grzejnikach łazienkowych i dekoracyjnych to nie jest detal, tylko element, który decyduje o tym, czy późniejszy demontaż będzie prosty, czy będzie wymagał interwencji w całym obiegu.
Jeśli mam wskazać jedną zasadę zakupową, to brzmi ona tak: najpierw zgodność techniczna, dopiero potem kolor i forma. Taki porządek oszczędza poprawki, a teraz przejdę do samego montażu, bo tu najłatwiej o błąd, którego później nie widać gołym okiem.
Jak zamontować układ krok po kroku bez utraty wydajności
Przy montażu trzymam się prostej kolejności, bo skróty zwykle kończą się niedogrzaniem albo późniejszym przeciekiem. Sam grzejnik można powiesić szybko, ale poprawne podłączenie wymaga już trochę dyscypliny i sprawdzenia kilku punktów po kolei.
- Najpierw potwierdzam model grzejnika, stronę przyłącza i rozstaw króćców. Bez tego nie ma sensu nawet rozkładać armatury.
- Potem sprawdzam poziom i odległość od ściany oraz podłogi, bo zbyt mały prześwit ogranicza obieg powietrza i utrudnia późniejsze czyszczenie.
- Następnie montuję zawór termostatyczny na zasilaniu i element odcinający na powrocie. W zestawach zespolonych obie funkcje bywają zamknięte w jednym korpusie, ale zasada pozostaje ta sama.
- Po skręceniu połączeń robię próbę szczelności na niskim ciśnieniu, zanim instalacja zacznie pracować pełną mocą. To moment, w którym wychodzą niedociągnięte gwinty i źle dobrane uszczelnienia.
- Po napełnieniu układu odpowietrzam grzejnik i sprawdzam, czy nagrzewa się równomiernie od góry do dołu. Jeśli jedna część pozostaje chłodna, szukam problemu w przepływie, a nie od razu w samej mocy grzejnika.
- Na końcu ustawiam nastawę wstępną, czyli ograniczenie przepływu pomagające w zrównoważeniu instalacji. To jeden z tych elementów, które są niewidoczne dla użytkownika, ale bardzo odczuwalne w codziennym grzaniu.
W dobrze zrobionym montażu grzejnik nie tylko wygląda czysto, ale też pracuje bez szarpania temperaturą. I właśnie dlatego następna sekcja jest poświęcona błędom, które psują efekt mimo pozornie poprawnego podłączenia.
Najczęstsze błędy, które psują efekt
Najbardziej kosztowne pomyłki przy dolnym zasilaniu nie wyglądają spektakularnie. Czasem to tylko źle ustawiony zawór albo niewłaściwy kierunek podłączenia, ale skutek jest bardzo konkretny: słabsza moc, nierówne grzanie i brak komfortu, mimo że instalacja „na papierze” wydaje się poprawna.
- Pomylenie zasilania z powrotem - grzejnik może wtedy grzać nierówno albo znacznie słabiej niż powinien.
- Dobór armatury bez sprawdzenia rozstawu - 50 mm to częsty standard, ale nie jedyny, więc montaż „na siłę” nie ma sensu.
- Brak nastawy wstępnej - bez niej jeden grzejnik potrafi zabierać zbyt dużo przepływu kosztem innych.
- Zasłonięcie dolnej części zabudową - przycina to konwekcję i pogarsza wymianę ciepła.
- Pominięcie odpowietrzenia - zapowietrzony grzejnik często ma ciepły dół i chłodniejszą górę.
- Brak dostępu serwisowego - jeśli nie da się swobodnie dojść do zaworów, każdy serwis kończy się niepotrzebnym demontażem osłon.
To są drobiazgi tylko z pozoru. W praktyce właśnie one odróżniają montaż „działa jakoś” od montażu, który działa stabilnie przez lata. Skoro już widać, gdzie najczęściej pojawiają się problemy, pora zestawić dolne rozwiązanie z bocznym i środkowym przyłączem.
Dolne, boczne czy środkowe podłączenie co wybrać przy remoncie
Przy remoncie nie zawsze trzeba iść w dolne przyłącze. Czasem lepszy będzie układ boczny, bo po prostu lepiej pasuje do istniejącej instalacji. Innym razem wygrywa przyłącze środkowe, zwłaszcza w grzejnikach łazienkowych i dekoracyjnych, gdzie symetria ma znaczenie estetyczne i montażowe.
| Wariant | Plusy | Minusy | Kiedy wygrywa |
|---|---|---|---|
| Dolne podłączenie | Czysty wygląd, łatwiej ukryć rury, dobrze wygląda w nowym budownictwie | Wymaga zgodności z konkretnym modelem i dokładniejszego doboru armatury | Gdy liczy się estetyka i masz przewidziane wyjście z podłogi lub ściany |
| Boczne podłączenie | Łatwiejsze w starszych instalacjach, większa elastyczność przy modernizacji | Rury są bardziej widoczne, trudniej uzyskać minimalistyczny efekt | Gdy wymieniasz stary grzejnik bez przebudowy pionów lub gałązek |
| Przyłącze środkowe | Symetria, wygodne w niektórych modelach dekoracyjnych | Wymaga bardzo precyzyjnego wyprowadzenia rur i dopasowania osłon | Gdy instalacja i układ wnętrza są planowane od początku pod konkretny model |
Ja patrzę na to tak: jeśli instalacja ma zostać zamknięta wizualnie i nie chcesz widocznych odcinków rur, dolne przyłącze ma przewagę. Jeśli jednak adaptujesz istniejący układ bez kucia ścian i podłóg, boczne podłączenie bywa po prostu rozsądniejsze. Z tego wynika ostatnia rzecz, o której wielu inwestorów przypomina sobie dopiero po montażu, a szkoda, bo da się ją przewidzieć wcześniej.
Co sprawdzić przed zakupem, żeby nie poprawiać instalacji po fakcie
Przed zakupem zawsze sprawdzam trzy rzeczy: rozstaw, kierunek i serwisowalność. Rozstaw mówi mi, czy armatura fizycznie pasuje. Kierunek decyduje o tym, czy zasilanie i powrót nie zostaną odwrócone. Serwisowalność pokazuje, czy za dwa lata uda się zdjąć grzejnik do malowania albo wymiany zaworu bez chaosu w całej instalacji.
Ważna jest też zgodność z parametrami pracy instalacji. Przy doborze mocy nie patrzę tylko na katalogową wartość „na oko”, ale na warunki, przy których została policzona. Inna będzie wydajność przy wyższych parametrach klasycznej instalacji, a inna przy niższych temperaturach zasilania, które dziś często pojawiają się przy pompach ciepła i dobrze wyregulowanych układach niskotemperaturowych.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: dolne przyłącze warto traktować jako system, a nie pojedynczy detal. Grzejnik, zawory, nastawa, odpowietrzenie i dostęp serwisowy muszą zagrać razem, bo dopiero wtedy instalacja jest naprawdę wygodna w użyciu. Właśnie ten zestaw decyzji najczęściej decyduje o tym, czy montaż będzie tylko ładny, czy także bezproblemowy w codziennej eksploatacji.
